| 内爆式膨胀螺栓UC/UCS型 |
 |
| 产品说明
|
 |
| |

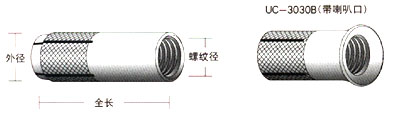

- 该螺栓是一种接触面积大，拔脱强度高的内螺纹螺栓新的主流产品。
|
- 局部柱环直径小于内螺纹径，因此，所需要打的预孔变小，提高了施工效率。另个向上施工时理方便。
|
- 内部锥体的采用，使得在施工中锥体不易丢失以及防止施工后脱落情况的发生。
|
|
- 用途：适用于电器设备工程、配管工程、空调管道工程。
|
|
| 施工方法 |
 |
| |
1、按规定的规格及深度要求打孔。
2、用吸尘器或吹气泵将孔内粉尘清扫干净。
3、用打入棒装锥体敲入孔内。
4、用扳手拧紧螺母，安装完毕。 |
| |
|
| 技术参数 |
| UC型•英制(W)螺纹(蓝白镀锌) |
| 商品号 |
螺纹径
(mm) |
外径
(mm) |
全长
(mm) |
螺纹长
(mm) |
预孔规格
(mm) |
埋入深度
(mm) |
盒装数
(支) |
箱装数
(支) |
| UC-2025 |
W1/4 |
8.0 |
25 |
10 |
8.5 |
25 |
100 |
1000 |
| *UC-2530 |
W5/16 |
10.0 |
30 |
13 |
10.5 |
30 |
100 |
1000 |
| UC-3030B |
W3/8 |
12.0 |
30 |
12 |
12.5 |
30 |
100 |
1000 |
| *UC-3040 |
40 |
15 |
12.5 |
40 |
50 |
1000 |
| *UC-4050 |
W1/2 |
16.0 |
50 |
20 |
16.5 |
50 |
50 |
500 |
| UC型•公制(M)螺纹(五彩镀锌) |
| 商品号 |
螺纹径
(mm) |
外径
(mm) |
全长
(mm) |
螺纹长
(mm) |
预孔规格
(mm) |
埋入深度
(mm) |
盒装数
(支) |
箱装数
(支) |
| *UC-830 |
M8 |
10.0 |
30 |
13 |
10.5 |
30 |
100 |
1000 |
| UC-1030B |
M10 |
12.5 |
30 |
10 |
13.0 |
30 |
100 |
1000 |
| UCS型•英制(W)螺纹(不锈钢) |
| 商品号 |
螺纹径
(mm) |
外径
(mm) |
全长
(mm) |
螺纹长
(mm) |
预孔规格
(mm) |
埋入深度
(mm) |
盒装数
(支) |
箱装数
(支) |
| UCS-3030B |
W3/8 |
12.0 |
30 |
12 |
12.5 |
30 |
100 |
1000 |
| *UCS-3040 |
40 |
15 |
12.5 |
40 |
50 |
1000 |
| *UCS-4050 |
W1/2 |
16.0 |
50 |
20 |
16.5 |
50 |
50 |
500 |
| |
* JCAA产品认证标志 |
有认证标志的产品，表示经过日本建筑膨胀螺栓协会的认证，并达到其所规定的标准。 |
|
|
| 内爆式膨胀螺栓用打入棒(手用) |
 |
| 内爆式膨胀螺栓用打入棒(手用) |
| 商品号 |
适用螺栓(商品号) |
全长(mm) |
| PT-20 |
UC-2050 |
160 |
| PT-25 |
UC-2530/830 |
160 |
| PT-30 |
UC-3040/1040 |
160 |
| PT-30×1000 |
1000 |
| PT-30S |
UC-3030/1030 |
160 |
| PT-30S×1000 |
1000 |
| PT-40 |
UC-4050 |
160 |
| 内爆式膨胀螺栓用打入棒(手用) |
| 商品号 |
螺栓-商品号(mm) |
配套钻头 |
打入棒 |
| UB-01 |
UC-3030B(500支) |
UX12.5(2支) |
SD-30S(1支) |
| UB-02 |
UC-3040B(500支) |
UX12.5(2支) |
SD-30(1支) |
| UC-03 |
UC-3030B(200支) |
UX12.5(1支) |
SD-30S(1支) |
|
| 内爆式膨胀螺栓用打入棒(电动机用SDS型) |
 |
| 内爆式膨胀螺栓用打入棒(手用) |
| 商品号 |
适用螺栓(商品号) |
全长(mm) |
| SD-30 |
UC-3040/1040 |
160 |
| SD-30×500 |
500 |
| SD-30×1000 |
1000 |
| SD-30S |
UC-3030/1030 |
160 |
| SD-30S×500 |
500 |
| SD-30S×1000 |
1000 |
| SD-40 |
UC-4050 |
160 |
|
