 一钉得式膨胀螺栓C-D型(热镀锌)
日本优尼卡UNIKA一钉得式膨胀螺栓C-D型(热镀锌)
  产品说明
日本优尼卡UNIKA一钉得式膨胀螺栓C-D型(热镀锌)

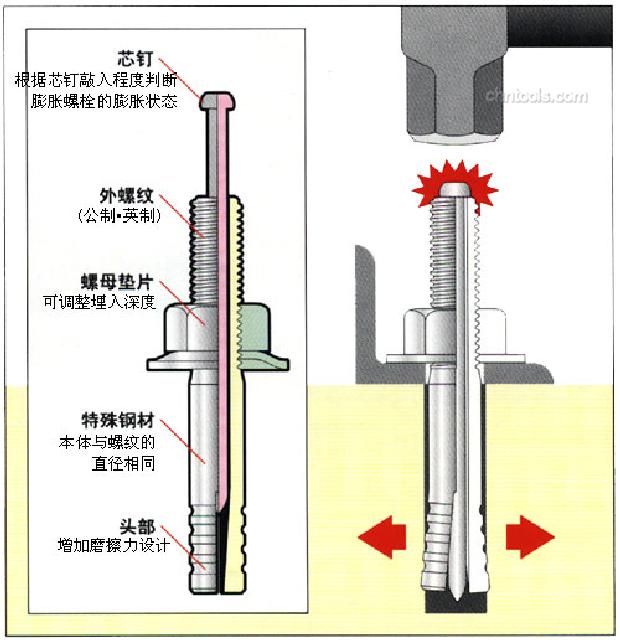

  • 只需将顶部的芯钉敲入便可完成施工。另外，通过检查芯钉的外露状况，便可确认底部是否已经完全胀开。
  • 该类螺栓的螺纹径与本体直径一致，从而更便于施工。
  • C-D型一钉得式膨胀螺栓采用了耐腐蚀性极强的热镀锌技术表面处理。(芯钉：不锈钢制)
  • 可加工混凝土、石材。
  • 用途：适用于建筑工程、电器工程、卫生间工程、冷暖器安装工程、广告牌安装工程、椅子固定、机器设备固定工程等所有的器具固定工程。
 施工方法
日本优尼卡UNIKA一钉得式膨胀螺栓C-D型(热镀锌) 施工方法


1、按规定的规格及深度要求打孔。
2、用吸尘器或吹气泵将孔内粉尘清扫干净。
3、用锤子敲入顶部的芯钉。
4、用扳手拧紧螺母，安装完毕。

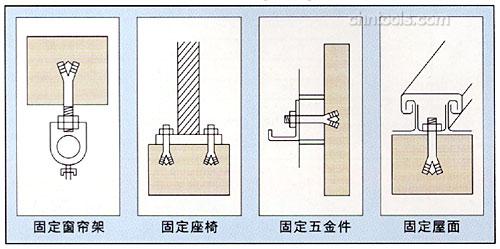

 安装实例
日本优尼卡UNIKA一钉得式膨胀螺栓C-D型(热镀锌)安装实例

　　　使用注意：
  • 施工时请务必佩戴防护镜及安全帽。
  • 请注意垂直打孔。
  • M6、M8、M10各规格膨胀螺栓的打孔深度应为其规定埋入深度+5mm;M12+7mm;M16、M20+10mm。
  • 打孔深度不够时，容易引进芯钉折断或弯曲。
  • 粉尘清扫要彻底。
  • 请一定先拧上螺母，再敲入芯钉。
  • 请选用与膨胀螺栓规格相符的电动机。

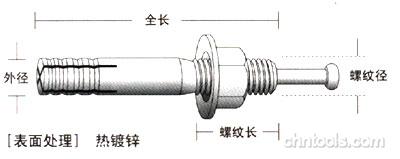

 构造图
日本优尼卡UNIKA一钉得式膨胀螺栓C-D型(热镀锌)构造图
  技术参数

 C-D型•公制(M)螺纹(热镀锌)
商品号 螺纹径
(外径)		 全长
(mm)		 螺纹长
(mm)		 最大使用
厚度(mm)		 预孔规格
(mm)		 埋入深度
(mm)		 盒装数
(支)		 箱装数
(支)
C-1050D M10 50 20 5 10.5 30 50 400
C-1060D 60 25 5 40 50 400
C-1080D 80 25 25 50 300
C-1090D 90 30 35 50 300
C-1010D 100 30 45 50 300
C-1012D 120 30 65 50 200
C-1260D M12 60 25 8 50 240
C-1270D 70 25 8 12.7 35 30 240
C-1290D 90 30 28 45 30 180
C-1210D 100 30 38 30 180
C-1212D 2120 50 58 30 120
C-1215D 150 50 88 30 120
C-1610D M16 100 40 18 17.0 60 15 90
C-1612D 120 40 38 15 90
C-1615D 150 40 68 15 60
C-1619D 190 50 108 15 60
C-2013D M20 130 50 25 21.5 80 10 40
C-2015D 150 50 45 10 40
