 化学锚栓SE型(密封胶囊式)
日本优尼卡UNIKA化学锚栓SE型(密封胶囊式)
  产品说明
日本优尼卡UNIKA化学锚栓SE型(密封胶囊式)

  • 具有优良的减震性,另外还可用于水下施工。
  • 由于将耐碱性强的不饱和聚酸树脂密封于玻璃管中,因而可长期保存。
  • 可加工混凝土、石材。
  • 用途:适用于钢结构的基础工程、道路工程、隧道工程、震动机械的安装等。

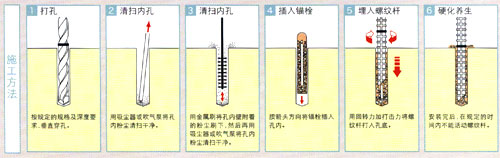

 施工方法
日本优尼卡UNIKA化学锚栓SE型(密封胶囊式) 施工方法


1、按规定的规格及深度要求打孔。
2、用吸尘器或吹气泵将孔内粉尘清扫干净。
3、用金属刷将孔内壁附着的粉尘刷下,然后再用吸尘器或吹气泵将孔内的粉尘清扫干净。
4、按箭头方向将锚栓插入孔内。
5、用回转力加打击力将螺纹杆打入孔底。
6、安装完毕后,在规定的时间内不能活动螺纹杆。


  初期硬化时间对照表(在硬化时间内不能移动螺纹杆)

温度(℃) 0 5 10 15 20 25 30
初期硬化时间(分) 130 75 45 30 22 20 16

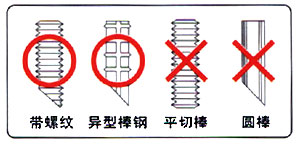

 使用螺杆形状
日本优尼卡UNIKA化学锚栓SE型(密封胶囊式) 使用螺杆形状

螺杆前端必须采用45o斜切加工,请选用螺纹杆或带肋钢筋等,表面呈凹凸带螺纹的棒材。

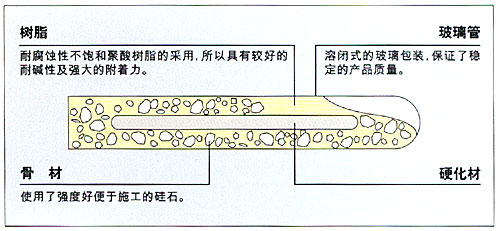

 构造图
日本优尼卡UNIKA化学锚栓SE型(密封胶囊式) 构造图

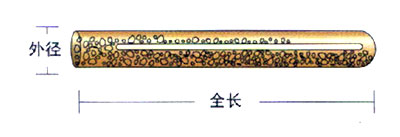

 技术参数

 SE型(密封胶囊式)
商品号 外径×全长 容量
(ml)
使用螺杆
及钢筋
标准穿孔条件
最大拔脱强度
(mm)
盒装数
(支)
箱装数
(盒)
直径(mm) 深度(mm)
*SE-10 10.8×9.0 6 M10,W3/8 12.0 90 41.7 10 200
D10 13.0 (4250)
*SE-12 12.7×95 9 M12,W1/2 14.5 110 58.9 10 20
D13 16.0 (6010)
*SE-16 16.8×120 21 M16,W5/8 19.0 130 95.0 10 100
D16 20.0 (9690)
*SE-20 21.5×150 43 M20 24.0 180 149 10 100
W3/4 23.0 (15200)
D19 25.0
*SE-22 21.5×210 58 M22,W7/8 26.0 210 185 5 50
D22 28.0 (18900)
*SE-24 23.8×210 76 M24,W1 28.0 230 219 5 50
D25 32.0 (22300)
SE-30 33.3×220 154 M30 35.0 280 316 6 30
W1 1/4 38.0 (32200)
D29 48.0
D32 40.0

※此最大拔脱强度为本公司自测值。(根据JCAA日本膨胀螺栓协会测试标准测定)
※FC=24N/mm2 (SE-16为FC=21N/mm2的测试值)

*JCAA产品认证标志

有认证标志的产品,表示经过日本建筑膨胀螺栓协会的认证,并达到其所规定的标准。

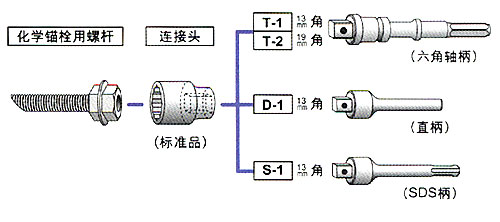

 施工附件
日本优尼卡UNIKA化学锚栓SE型(密封胶囊式) 施工附件

 化学锚栓施工用附件
商品号 接头规格 所用电动机
T-1 13mm 六角电锤
T-2 19mm 六角电锤
S-1 13mm SDS电锤
D-1 13mm 冲击钻
