 超硬质合金孔钻MCMAX-RAIL型
日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型　　日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型
  产品说明
日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型

  • 铁轨穿孔专用排屑槽等的设计。
  • 具有确保稳定穿孔、超长寿命的刀刃及齿形设计。
  • 短而碎的铁屑，便于清扫。
  • 可加工普通铁轨(HRC19左右)热处理铁轨(HRC33左右)。
  • 适合电动机：铁轨专用穿孔机。
  • 有效长：25mm(MCMAX25)
    3枚组合刃
日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型 3枚组合刃　　日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型 3枚组合刃

3枚组合刃由若干个外刃、中刃、内刃组成。每个刀刃在切削过程中，只负担1/3左右的工作量，加上每个刀刃的内侧也均有切削刀。所以，可以使排屑非常顺畅。另外由于各刃分别负担一部分切削工作的特性，使得该孔钻极不容易产生崩刃现象。

  MCMAX孔钻适用机种及切削条件一览

商品号 适用机种 备注 切削条件

MX25N-型
(有效长35mm)

 可配国内外各种
品牌铁轨钻孔机		 外侧固定式
19mm(3/4inch)
中心钉Ø8mm

[湿式穿孔]油性或水溶性
的切削油内部供给。

  稳定的切削感觉

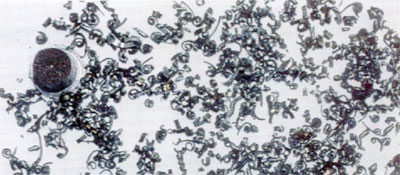

日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型 普通铁轨穿孔时产生的铁屑
普通铁轨穿孔时产生的铁屑

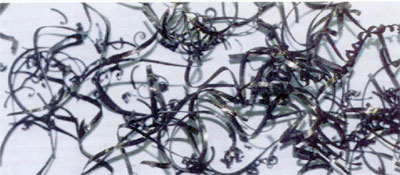

日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型 热处理铁轨穿孔时产生的铁屑
热处理铁轨穿孔时产生的铁屑

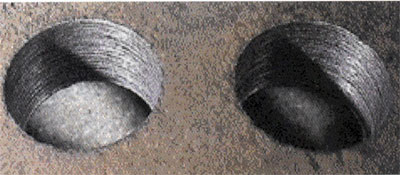

日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型 穿孔后的状态
穿孔后的状态
日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型 铁轨及铁轨穿孔机　　铁轨及铁轨穿孔机

采用了独特的3枚组合刃及排屑槽的设计。切削刃控制了合理的切削量，排屑槽的独特角度设计保证了排屑的绝对顺畅。从而确保了稳定的切削感觉。

  刀刃
日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型 刀刃

  • 独特的刀刃角度设计
    铁轨专用的刀刃前角、后角的设定以及刀刃的强度、锋利程度的确保，使其对热处理铁轨也能有不错的表现。
  • 特殊刀刃
    采用[硬度高+韧性好]的超顶级硬质合金刀刃，对于硬度高、粘性大的铁轨也能轻松完成钻孔。

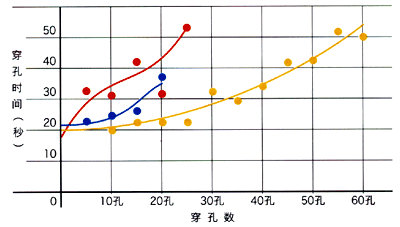

  耐久试验
日本优尼卡UNIKA超硬质合金孔钻MCMAX-RAIL型 耐久试验

使用规格/21.5mm 电动机/THM-2(手动进给)500rpm
切削液/乳化切削液
优尼卡•50N普通铁轨 •50N热处理铁轨 其他公司 •50N普通孔钻

 穿孔作业时的注意事项

  • 在开始穿孔的瞬间，请避免合金刃受到冲击。
  • 在穿孔过程中，请确保切削液的充足供给。
  • 在手动进刀时，请保持进给量的稳定。
  • 每一次穿孔后，请确认孔内圆形铁块有无被弹出。
  • 穿孔作业产生的铁屑，根据铁轨材质(硬度)的不同，有时会粘在刀刃上。请在穿孔完毕后，尽快将其除去。

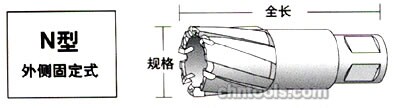

  技术参数

超硬质合金孔钻 MCMAX35(N型)铁轨穿孔机用
品名 规格(mm) 全长(mm) 有效长(mm) 零售指导价(元/支)
MX25N-12.0 12.0 62 25 366.00
MX25N-13.0 13.0 366.00
MX25N-14.0 14.0 366.00
MX25N-15.0 15.0 366.00
MX25N-16.0 16.0 366.00
MX25N-17.0 17.0 366.00
MX25N-18.0 18.0 366.00
MX25N-19.0 19.0 366.00
MX25N-20.0 20.0 366.00
MX25N-21.0 21.0 366.00
MX25N-21.5 21.5 62 25 366.00
MX25N-22.0 22.0 366.00
MX25N-23.0 23.0 366.00
MX25N-23.5 23.5 366.00
MX25N-24.0 24.0 366.00
MX25N-24.5 24.5 366.00
MX25N-25.0 25.0 366.00
MX25N-25.5 25.5 380.00
MX25N-26.0 26.0 380.00
MX25N-26.5 26.5 380.00
MX25N-27.0 27.0 62 25 380.00
MX25N-28.0 28.0 380.00
MX25N-29.0 29.0 380.00
MX25N-30.0 30.0 380.00
MX25N-31.0 31.0 382.00
MX25N-32.0 32.0 382.00
MX25N-33.0 33.0 382.00
MX25N-34.0 34.0 382.00
MX25N-35.0 35.0 382.00

硬度值对照表
洛氏硬度
(HRC)		 维氏硬度
(HV)		 布氏硬度
(10mm球/荷重300kgf)		 洛氏硬度 肖氏硬度
(HS)
标准球(HBS) 硬质合金球 (HRA) (HRB)
66 940 - - 85.6 - 97
67 900 - - 85.0 - 95
66 865 - - 84.5 - 92
65 832 - (739) 83.9 - 91
64 800 - (722) 83.4 - 88
63 772 - (705) 82.8 - 87
62 746 - (688) 82.3 - 85
61 720 - (670) 81.8 - 83
60 697 - (654) 81.2 - 81
59 674 - (634) 80.7 - 80
58 653 - 615 80.1 - 78
57 633 - 595 79.6 - 76
56 613 - 577 79.0 - 75
55 595 - 560 78.5 - 74
54 577 - 543 78.0 - 72
53 560 - 525 77.4 - 71
52 544 (500) 512 76.8 - 69
51 528 (487) 496 76.3 - 68
50 513 (475) 481 75.9 - 67
49 498 (464) 469 75.2 - 66
48 484 451 455 74.7 - 64
47 471 442 443 74.1 - 63
46 458 432 432 73.6 - 62
45 446 421 421 73.1 - 60
44 434 409 409 72.5 - 58
43 423 400 400 72.0 - 57
42 412 390 390 71.5 - 56
41 402 381 381 70.9 - 55
40 392 371 371 70.4 - 54
39 382 362 362 69.9 - 52
38 372 353 353 69.4 - 51
37 363 344 344 68.9 - 50
36 354 336 336 68.4 (109.0) 49
35 345 327 327 67.9 (108.5) 48
34 336 319 319 67.4 (108.0) 47
33 327 311 311 66.8 (107.5) 46
32 318 301 301 66.3 (107.0) 44
31 310 294 294 65.8 (106.0) 46
30 302 286 286 65.3 (105.5) 42
29 294 279 279 64.7 (104.5) 41
28 286 271 271 64.3 (104.0) 41
27 279 264 264 63.8 (103.0) 40
26 272 258 258 63.3 (102.5) 38
25 266 253 253 62.8 (101.5) 38
24 260 247 247 62.4 (101.0) 37
23 254 243 243 62.0 100.0 36
22 248 237 237 61.5 99.0 35
21 243 231 231 61.0 98.5 35
20 238 226 226 60.5 97.8 34
(18) 230 219 219 - 96.7 33
(16) 222 212 212 - 95.5 32
(14) 213 203 203 - 93.9 31
(12) 204 197 194 - 92.3 29
(10) 196 187 187 - 90.7 28
(8) 188 179 179 - 89.5 27
(6) 180 171 171 - 87.1 26
(4) 173 165 165 - 85.5 25
(2) 166 158 158 - 83.5 24
(0) 160 152 152 - 81.7 24

()内的数值，仅供参考
