 超硬质合金孔钻MCTR型

日本优尼卡UNIKA超硬质合金孔钻MCTR型　　日本优尼卡UNIKA超硬质合金孔钻MCTR型
  产品说明
日本优尼卡UNIKA超硬质合金孔钻MCTR型

  • 刃部采用了极难产生崩刃、掉刃的3枚组合刃形式。
  • 25mm有效长，使该孔钻即可加工厚钢板，又可对厚壁金属管等曲面材料进行加工。
  • 减少摩擦的整体设计,比平刃孔钻更能够轻松快捷的完成穿孔作业；同时,大大提高了孔钻的耐用性。
  • 可加工钢板(HB200以下)、不锈钢板(10mm以下)、管材、铝板(5mm以下)、FRP板、塑料板、树脂板。
  • 适合电动机：手电钻/冲击钻(回转挡)/钻床
  • 有效长为25mm(孔钻内侧深度：28mm)。
  • 所有规格均装备有排屑用弹簧(规格18mm以上)/可加工管材不锈钢。
  3枚组合刃   可加工管材
日本优尼卡UNIKA超硬质合金孔钻MCTR型 3枚组合刃 日本优尼卡UNIKA超硬质合金孔钻MCTR型 可加工管材
3枚组合刃由若干个外刃、中刃、内刃组成。每个刀刃在切削过程中，只负担1/3左右的工作量，加上每个刀刃的内侧也均有切削刀。所以，可以使排屑非常顺畅。另外由于各刃分别负担一部分切削工作的特性，使得该孔钻极不容易产生崩刃现象。
28mm的本体长度使其可对管材或曲面材料进行穿孔。
  具有以下等性能
日本优尼卡UNIKA超硬质合金孔钻MCTR型 在钻床上使用 日本优尼卡UNIKA超硬质合金孔钻MCTR型 管材开孔

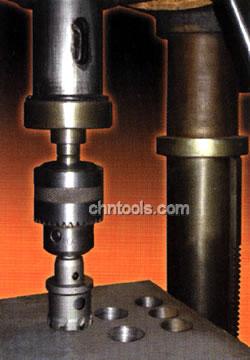

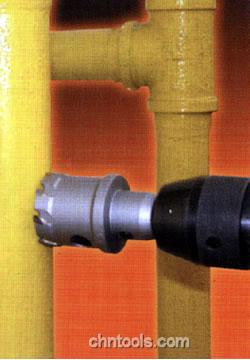

在钻床上使用 管材开孔
  排屑槽   排屑孔
日本优尼卡UNIKA超硬质合金孔钻MCTR型 排屑槽 日本优尼卡UNIKA超硬质合金孔钻MCTR型 排屑孔

如果穿孔过程中部分铁屑被残留在刀刃与被加工材料之间，则会引起崩刃及卡件现象，影响加工。因此，本公司设计了全新的排屑槽，即使加工厚钢板也能迅速将铁屑全部排出。

所有规格均设计有排屑孔，极大提高了清除孔内圆柱形铁屑的速度。
▲须将孔钻从电动机上拆下来，用扳手等插入排屑孔中，推出圆柱形铁屑。
  经横刃研磨的中心钻   不必选择电动机钻头规格
日本优尼卡UNIKA超硬质合金孔钻MCTR型 经横刃研磨的中心钻 日本优尼卡UNIKA超硬质合金孔钻MCTR型 不必选择电动机钻头规格

用孔钻打孔时，最初是孔钻上的中心钻首先切削，当中心钻穿透被加工材料后，中心钻作为孔钻的轴心，使得孔钻本体圆周上各刀刃能平稳切削。

［10mm/13mm卡头兼用手柄］的采用规格：34～78mm的MCTR型孔钻采用此项设计。
  工具盒套装系列--方便携带，保管

日本优尼卡UNIKA超硬质合金孔钻MCTR型 工具盒套装系列--方便携带，保管
采用携带、收藏均极为便利的原装进口工具盒
[电气工程用套装]
16/18/20/22/25/30mm×各1支[TB-5]
22/22/25mm×各2支[TB-6]
25/30/35mm×各2支[TB-7]


[机械工程用套装]
25/28/30/32/40/50mm×各1支[TB-8]

　MCTR型超硬质合金孔钻套装[TOOL BOX SET]
商品号 套装规格(mm) 零售指导价(元／套)
TB-5 16 18 20 22 25 30 1031.00
TB-6 20 20 22 22 25 25 1028.00
TB-7 25 25 30 30 35 35 1132.00
TB-8 25 28 30 32 40 50 1212.00

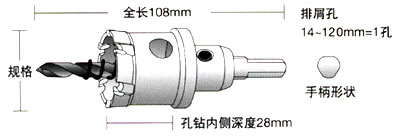

  技术参数

品名 规格(mm) 手柄直径(mm) 零售指导价(元/支)
MCTR-14 14 10 190.00
MCTR-15 15 190.00
MCTR-16 16 190.00
MCTR-17 17 198.00
MCTR-18 18 206.00
MCTR-19 19 206.00
MCTR-20 20 206.00
MCTR-21 21 206.00
MCTR-22 22 206.00
MCTR-23 23 206.00
MCTR-24 24 218.00
MCTR-25 25 218.00
MCTR-26 26 218.00
MCTR-27 27 218.00
MCTR-28 28 234.00
MCTR-29 29 234.00
MCTR-30 30 234.00
MCTR-31 31 10 242.00
MCTR-32 32 242.00
MCTR-33 33 254.00
MCTR-34 34 10/13 294.00
MCTR-35 35 294.00
MCTR-36 36 314.00
MCTR-37 37 314.00
MCTR-38 38 334.00
MCTR-39 39 334.00
MCTR-40 40 334.00
MCTR-41 41 10/13 340.00
MCTR-42 42 340.00
MCTR-43 43 354.00
MCTR-44 44 354.00
MCTR-45 45 354.00
MCTR-46 46 360.00
MCTR-47 47 360.00
MCTR-48 48 380.00
MCTR-49 49 380.00
MCTR-50 50 380.00
MCTR-51 51 432.00
MCTR-52 52 432.00
MCTR-53 53 456.00
MCTR-54 54 456.00
MCTR-55 55 456.00
MCTR-56 56 548.00
MCTR-57 57 548.00
MCTR-58 58 600.00
MCTR-59 59 600.00
MCTR-60 60 600.00
MCTR-61 61 600.00
MCTR-62 62 600.00
MCTR-63 63 600.00
MCTR-64 64 600.00
MCTR-65 65 600.00
MCTR-70 70 676.00
MCTR-75 75 712.00
MCTR-80 80 13 798.00
MCTR-85 85 896.00
MCTR-90 90 896.00
MCTR-95 95 938.00
MCTR-100 100 1356.00
MCTR-110 110 1474.00
MCTR-120 120 1606.00

　中心钻（含钴元素高速钢钻头）
商品号 规格(mm) 全长(mm) 适合孔钻(mm) 零售指导价(元／支)
STR-6 6 75 14～120 26.30

　MCTR型孔钻用排屑弹簧
商品号 适合孔钻(mm) 零售指导价(元／个)
MCTR KS-NO.1 1～120 3.00

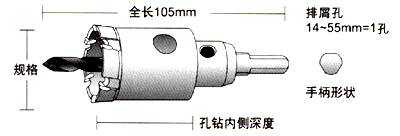

 MCTR-TN型超硬质合金孔钻
日本优尼卡UNIKA MCTR-TN型超硬质合金孔钻
  产品说明
日本优尼卡UNIKA MCTR-TN型超硬质合金孔钻

  • 删去了本体上的安全制动台阶，满足了部分特殊客户群的需要。
  • 刃部采用了极难产生崩刃、掉刃的3枚组合刃形式。
  • 35mm有效长，使该孔钻既可加工厚钢板，又可对厚壁金属等曲面材料进行加工。
  • 可加工钢板(HB200以下)、不锈钢板(10mm以下)、管材、铝板(5mm以下)、FRP板、塑料板、树脂板。
  • 适合电动机：手电钻/冲击钻(回转挡)
  • 有效长为35mm(孔钻内侧深度：37mm)。
  • 所有规格均装备有排屑用弹簧/可加工管材不锈钢。
