| 涡轮型叶轮泵U系列 |
 |

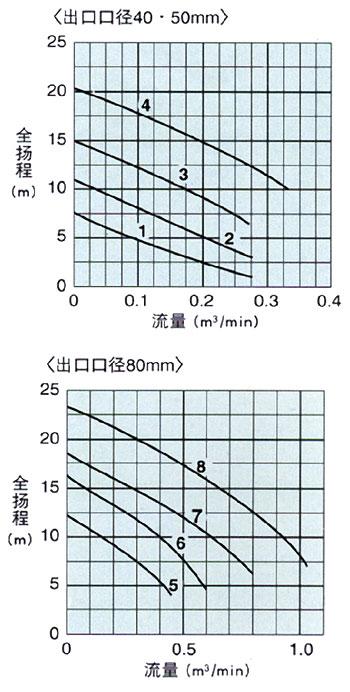

| 曲线图 |
 |
| |

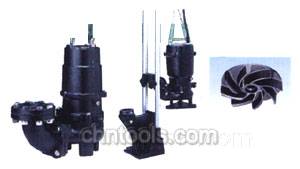

- 特征：这是装备2极马达的铸铁制涡流型泵。可以处理含有多种固体物的污水。除了标准的非自动型以外，还可制作内置自动运转电路的自动型和自动交变联动型。
- 适用范围：小型污水处理设施的污水转移、家庭、工厂的污水排放、厨房排水、地下商场、地下通道的排水等。
|
曲线
序号 |
出口
口径
(mm) |
型号 |
马达功率
(kw) |
相位 |
起动方式 |
转速
(min-1) |
异物通过全径(mm) |
标准电缆线长度(m) |
重量(kg) |
| 标准 |
自动 |
自动交变联动 |
标准 |
自动、自动变联动 |
| 1 |
40 |
40U2.25S |
40UA2.25S |
40UW2.25S |
0.25 |
1 |
分相 |
3000 |
35 |
5 |
14 |
14.5 |
| １ |
40 |
40U2.25 |
40UA2.25 |
40U2.25 |
0.25 |
3 |
直接起动 |
3000 |
35 |
6 |
13.5 |
14.5 |
| ２ |
50 |
50U2.4S |
50UA2.4S |
50UW2.4S |
0.4 |
1 |
电容器运转 |
3000 |
35 |
5 |
20 |
20.5 |
| ２ |
50 |
50U2.4 |
50UA2.4 |
50UW2.4 |
0.4 |
3 |
直接起动 |
3000 |
35 |
6 |
19.2 |
19.7 |
| ３ |
50 |
50U2.75 |
50UA2.75 |
50UW2.75 |
0.75 |
3 |
直接起动 |
3000 |
35 |
6 |
22.7 |
23.5 |
| 4 |
50 |
50U21.5 |
50UA21.5 |
50UW21.5 |
1.5 |
3 |
直接起动 |
3000 |
35 |
6 |
31.4 |
32.2 |
| 5 |
80 |
80U2.75 |
80UA2.75 |
80UW2.75 |
0.75 |
3 |
直接起动 |
3000 |
46 |
6 |
28.5 |
29.3 |
| ６ |
80 |
80U21.5 |
80UA21.5 |
80UW21.5 |
1.5 |
3 |
直接起动 |
3000 |
46 |
6 |
40 |
41 |
| ７ |
80 |
80U22.2 |
80UA22.2 |
80UW22.2 |
2.2 |
3 |
直接起动 |
3000 |
56 |
6 |
55 |
63 |
| 8 |
80 |
80U23.7 |
80UA23.7 |
80UW23.7 |
3.7 |
3 |
直接起动 |
3000 |
56 |
6 |
75 |
89.5 |
- 备注：
- 带着脱装置组合使用时，粗线框内的机型是与TOK型组合，其它机型是与TOS型组合。
- 重量为自立型(带弯头)不含电缆线的干重。
- 所示尺寸为自立型的最大尺寸。有关详细尺寸图或着脱型时的尺寸，请与我们联系。
|
|
|
| |
| |
|
|
|
