| 通道型叶轮泵B系列(口径150、200、250mm) |
 |

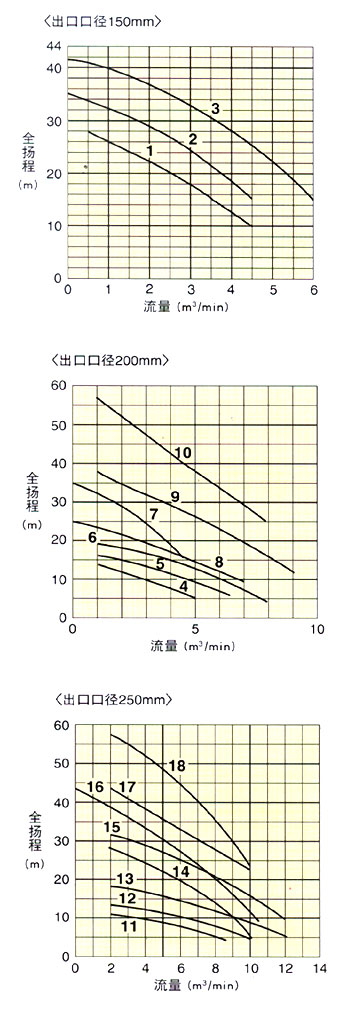

| 曲线图 |
 |
| 应用实例 |
 |
| |
- 特征：装有通道型叶轮的鹤见公司典型的污物用泵，以坚固、长寿命为自豪。设计简洁，可在短时间内完成保养工作，从而节省维修费用。
- 适用范围：污水抽送，接力抽送、污水处理厂的污水转移、工厂的污水排放、地下商场，地下通道的排水、洪水措施、河川取水、农业。
|
| 曲线序号 |
出口
口径
mm |
型号 |
马达
功率
kw |
相位 |
起动方式 |
转速
min-1 |
异物通过全径mm |
标准电缆线长度m |
重量kg |
尺寸
(总体全径×高mm) |
| 1 |
150 |
150B415 |
15 |
3 |
星形三角起动 |
1500 |
75 |
8 |
270 |
585×1168 |
| 2 |
150 |
150B422 |
22 |
3 |
星形三角起动 |
1500 |
75 |
10 |
460 |
988×1354 |
| 3 |
200 |
150B437 |
37 |
3 |
星形三角起动 |
1500 |
40 |
10 |
580 |
1085×1565 |
| 4 |
200 |
200B47.5 |
7.5 |
3 |
直接起动 |
1500 |
80×60 |
8 |
206.5 |
926×1085 |
| 5 |
200 |
200B411 |
11 |
3 |
星形三角起动 |
1500 |
68×60 |
8 |
258 |
926×1131 |
| 6 |
200 |
200B415 |
15 |
3 |
星形三角起动 |
1500 |
70×60 |
8 |
300 |
971×1196 |
| 7 |
200 |
200B422H |
22 |
3 |
星形三角起动 |
1500 |
75 |
10 |
465 |
1043×1354 |
| 8 |
200 |
200B422 |
22 |
3 |
星形三角起动 |
1500 |
75 |
10 |
450 |
1088×1319 |
| 9 |
200 |
200B437 |
37 |
3 |
星形三角起动 |
1500 |
40×77 |
10 |
710 |
1190×1588 |
| 10 |
200 |
200B455 |
55 |
3 |
星形三角起动 |
1500 |
40×110 |
10 |
1060 |
1185×1700 |
| 11 |
250 |
250B611 |
11 |
3 |
星形三角起动 |
1500 |
80×68 |
8 |
460 |
1203×1211 |
| 12 |
250 |
250B415 |
15 |
3 |
星形三角起动 |
1500 |
73 |
10 |
420 |
1146×1228 |
| 13 |
250 |
250B622 |
22 |
3 |
星形三角起动 |
1500 |
90×90 |
10 |
735 |
1313×1617 |
| 14 |
250 |
250B430 |
30 |
3 |
星形三角起动 |
1500 |
75×80 |
10 |
730 |
1295×1564 |
| 15 |
250 |
250B437 |
37 |
3 |
星形三角起动 |
1500 |
63×80 |
10 |
765 |
1295×1592 |
| 16 |
250 |
250B445 |
45 |
3 |
星形三角起动 |
1500 |
45×70 |
10 |
780 |
1313×1664 |
| 17 |
250 |
250B455 |
55 |
3 |
星形三角起动 |
1500 |
45×70 |
10 |
1100 |
1293×1700 |
| 18 |
250 |
250B475 |
75 |
3 |
星形三角起动 |
1500 |
35×75 |
10 |
1150 |
1293×1700 |
- 备注：
- 带着脱装置时，泵类型之前会有TOS(口径150mm)或TO(口径200mm•250mm)字样。
- 重量为自立型(带弯头)不含电缆线的干重。
- 所示尺寸为自立型的最大尺寸。有关详细尺寸图或着脱型时的尺寸，请与我们联系。
|
|
|
| |
| |
|
|
|
