| 通道型叶轮泵B系列(口径400、500mm) |
 |

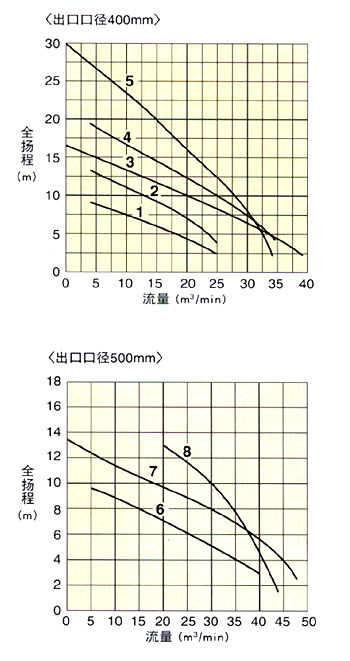

| 曲线图 |
 |
| 应用实例 |
 |
| |

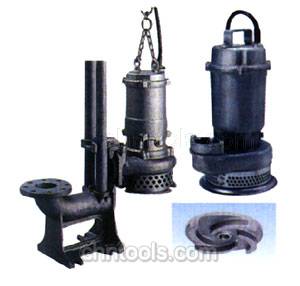

- 特征：装有通道型叶轮的鹤见公司典型的污物用泵，以坚固、长寿命为自豪。设计简洁，可在短时间内完成保养工作，从而节省维修费用。
- 适用范围：污水抽送，接力抽送、污水处理厂的污水转移、工厂的污水排放、地下商场，地下通道的排水、洪水措施、河川取水、农业。
|
| 曲线序号 |
出口
口径
mm |
型号 |
马达
功率
kw |
相位 |
起动方式 |
转速
min-1 |
异物通过全径mm |
标准电缆线长度m |
重量kg |
尺寸（总体全径×高mm） |
| 1 |
400 |
400B822 |
22 |
3 |
星形三角起动 |
750 |
156×190 |
10 |
985 |
1583×1713 |
| 2 |
400 |
400B637 |
37 |
3 |
星形三角起动 |
1000 |
190×130 |
10 |
990 |
1583×1756 |
| 3 |
400 |
400B645 |
45 |
3 |
星形三角起动 |
1000 |
175×128 |
10 |
1650 |
1620×1825 |
| 4 |
400 |
400B655 |
55 |
3 |
直接起动 |
1000 |
145×110 |
10 |
1750 |
1615×1890 |
| 5 |
400 |
400B675 |
75 |
3 |
星形三角起动 |
1000 |
130×100 |
10 |
1850 |
1620×1878 |
| 6 |
500 |
500B1037 |
37 |
3 |
星形三角起动 |
600 |
225×100 |
10 |
2050 |
2068×2080 |
| 7 |
500 |
500B855 |
55 |
3 |
星形三角起动 |
750 |
175×140 |
10 |
2150 |
2110×2080 |
| 8 |
500 |
500B675 |
75 |
3 |
星形三角起动 |
1000 |
130×120 |
10 |
2150 |
2260×1990 |
- 备注：
- 带着脱装置时，泵类型之前会有TO字样。
- 重量为自立型(带弯头)不含电缆线的干重。
- 所示尺寸为自立型的最大尺寸。有关详细尺寸图或着脱型时的尺寸，请与我们联系。
|
|
|
| |
| |
|
|
|
