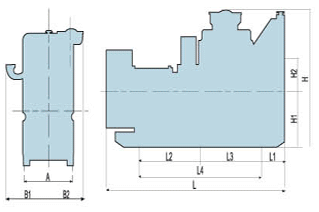

| 机组外形安装尺寸图(Overall&Mounting) |
 |
| 外形轮廓及安装尺寸图(Dimensions of genset and installation) |
| 机组功率 |
L |
B1 |
B2 |
H |
L1 |
L2 |
L3 |
L4 |
H1 |
H2 |
A |
n-øk |
| 10KW |
根据
上表 |
300 |
340 |
1000 |
200 |
|
|
900 |
380 |
273.5 |
445 |
4-ø17 |
| 16KW |
400 |
340 |
1000 |
150 |
580 |
580 |
1160 |
380 |
273.5 |
445 |
6-ø17 |
| 20-24KW |
400 |
340 |
1000 |
220 |
580 |
580 |
1160 |
395 |
273.5 |
445 |
6-ø17 |
| 30KW |
380 |
315 |
1000 |
230 |
580 |
580 |
1160 |
420 |
273.5 |
445 |
6-ø17 |
| 以上仅供参考,以供货时提供图纸为准 |
|
| 主要技术参数（Mian Technical Parameter） |
| 常用功率(KW) |
备用功率 |
柴油机型号 |
控制箱型号 |
自动电压
调节器型号 |
| 40 |
44 |
4135D-1 |
YD701
(普通型)
YD911系列
(带置保护型)
YD921系列
(自启动型)
YD941系列
(自启动、自切换型)
YFW系列
(兰电配套普通型) |
SE350
(马拉松惦记)
SX系列
(斯坦福电机)
DTW
(三波电机)
R
(利莱森玛)
KXT系列
(竺燃电机) |
| 50 |
55 |
4135D-1 |
| 64 |
70.4 |
6135D-3 |
| 75 |
82.5 |
4135AZD-1 |
| 90 |
99 |
6135AC-1 |
| 100 |
110 |
4135AZD 4135AZD-2 |
| 120 |
132 |
6135JZD |
| 135 |
148.5 |
6135AZD-1 |
| 150 |
165 |
12V135D |
| 180 |
198 |
12V135AD |
| 200 |
220 |
12V135JZD |
| 220 |
242 |
12V135JZD |
| 250 |
275 |
12V135JZD(开式)12V135AZD |
| 300 |
330 |
12V135AZLD |
| 发电机型号 |
| 1 |
2 |
3 |
4 |
5 |
| MP-40-4 |
UC1224D |
SB-w-40 |
LSG27.1 |
TZHW-255M4 |
| MP-50-4 |
UC1224F |
SB-w-50 |
LSG28.1 |
TZHW-255M4 |
| MP-64-4 |
UC1224G |
SB-w-64 |
LSG31 |
TZHW-255L4 |
| MP-75-4 |
UC1274C |
SB-w-75 |
LSG32 |
TZHW-250S4 |
| MP-90-4 |
UC1274D |
SB-w-90 |
LSG33 |
TZHW-250M4 |
| MP-100-4 |
UC1274E |
SB-w-100 |
LSG34 |
TZHW-250M4 |
| MP-120-4 |
UC1274F |
SB-w-120 |
LSG35 |
TZHW-250L4 |
| MP-135-4 |
UC1274G |
/ |
LSG36 |
/ |
| MP-150-4 |
UC1274H |
SB-w-150 |
LSG41.1 |
TZHW-280S4 |
| MP-180-4 |
UC1274J,K |
SB-w-180 |
LSG42.1 |
TZHW-280M4 |
| MP-200-4 |
HC14C |
SB-w-200 |
LSG43.1 |
TZHW-315M4 |
| MP-220-4 |
HC14D |
SB-w-220 |
LSG44.1 |
TZHW-315L4 |
| MP-250-4 |
HC14E |
SB-w-250 |
LSG44.1 |
TZHW-315L4 |
| MP-300-4 |
HC14F |
SB-w-300 |
LSG46.1 |
/ |
常用
功率 |
额定
电压
(V) |
额定
电流
(A) |
额定
频率
(Hz) |
额定
转速
(r/min) |
功率
因数 |
相数
与接法 |
励磁
方式 |
启动
方式 |
冷却
方式 |
绝缘
等级 |
12h消耗率 |
| 燃油 |
机油 |
| 40 |
400 |
72 |
50 |
1500 |
0.8 |
三相四
线制星
形接法 |
无刷
可控
硅直
励 |
直流
24V
电起
动 |
闭式
循环
水冷
却
|
H、
F/F
(兰州
电机) |
235 |
2.72 |
| 50 |
400 |
90 |
50 |
1500 |
0.8 |
235 |
2.72 |
| 64 |
400 |
115.2 |
50 |
1500 |
0.8 |
235 |
2.72 |
| 75 |
400 |
135 |
50 |
1500 |
0.8 |
235 |
2.72 |
| 90 |
400 |
162 |
50 |
1500 |
0.8 |
235 |
2.72 |
| 100 |
400 |
180 |
50 |
1500 |
0.8 |
235 |
2.72 |
| 120 |
400 |
216 |
50 |
1500 |
0.8 |
240 |
3.4 |
| 135 |
400 |
243 |
50 |
1500 |
0.8 |
250 |
2.7 |
| 150 |
400 |
270 |
50 |
1500 |
0.8 |
250 |
2.7 |
| 180 |
400 |
324 |
50 |
1500 |
0.8 |
250 |
2.7 |
| 200 |
400 |
360 |
50 |
1500 |
0.8 |
250 |
2.7 |
| 220 |
400 |
396 |
50 |
1500 |
0.8 |
250 |
2.7 |
| 250 |
400 |
450 |
50 |
1500 |
0.8 |
开、闭 |
250 |
2.7 |
| 300 |
400 |
540 |
50 |
1500 |
0.8 |
闭 |
250 |
2.7 |
|
| 主要电气性能指标(Main Electric Performnce) |
| 电压 |
频率 |
| 稳态调整率 |
瞬态调整率 |
稳定时间 |
波动率 |
稳态调整率 |
瞬态调整率 |
稳定时间 |
波动率 |
| 1.0% |
-15%-+20% |
1S |
0.5% |
3-4% |
8-12% |
5-10S |
0.5% |
| 电压调节范围:空载电压整定范围为95%-105%额定电压 |
| 以上仅供参考，如有变动不另行通知。 |
|
