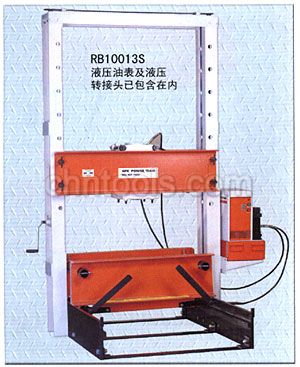

| H型结构“滚床式”压床 |
|
| 特点 |
- 80，100，150，200吨工作能力
- 独创的，专利的滚床设计。床身可移出，便于用吊车或其它起吊装置装上或卸下工件。
- 移动式工作头可方便地从一边移到另一边，以适合在整个上梁宽度范围内偏心全载工作。
- 80和100吨型的工作空间为50(1/2)″×60″，150和200吨型的工作空间为51(1/4)″×64″。
- 双作用油缸快速接近工件，13(1/8)″行程的缸由配有遥控手动开关的PQ1204S“静音”电动液压油泵驱动，操作者用一个手指便可控制油缸活塞动作并可以从各方向观察工件
压床性能
- 滚床设计
床身在轴承上滑进或滑出便于快速方便地安装或卸下工件。
- 下床身宽度可调
为了对重型工件可靠的平衡及对中，您可拆松调整螺栓来调整床身宽度，尺寸从4"可调至27"以上。参见尺寸"H"。
- 可移动工作头
对偏心压接工作，工作头可在轴承上沿上梁移动。压床可全载工作，不在乎工作头在哪个位置。
- 提升机构
简单地转动摇手柄来提升或降低上梁。调整机构能均匀地两边提升或降低(一个重型1/2"的手提钻马达可替换手柄来达到自动调整)。压床工作时用四个锁固销将梁固定。
- 可选的重型校正夹具
使校正工作变得轻而易举，精度可达0.004"！滚轮内装有球轴承，为了易于旋转工件手柄可上下转动。
- 泵的电器参数
PQ120系列-3马力，460伏特，60赫兹，三相。可提供220/380伏特，50赫兹，请在型号上加后缀"-380"。
- 注意：需订购带230伏特，60赫兹，单相的泵，请订小于PQ1204S的泵，另行订购型号为PQ604的泵。
- 注意：不同的电压及可选阀可通过选择一定的替代泵如PA,PE,或者PQ系列来获得。视工厂的配备。
|
|
