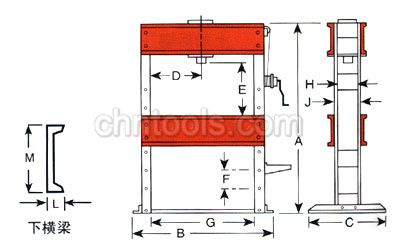

外形尺寸
| A (英寸) |
B (英寸) |
C (英寸) |
D* (英寸) |
E (英寸) |
F (英寸) |
G (英寸) |
H (英寸) |
J (英寸) |
L |
M (英寸) |
落地面积 (英寸) |
| 771/4 | 64 | 36 | 7-43 | 2-42 | 8 | 50 | 8 | 10 | 33/8 | 15 | 36×781/4 |
*头部可横向移动
开放式喉部压床订购信息(主要单位转换:1英寸=25.4毫米;1立方英寸=0.0164升;1磅=0.4536公斤 )
| 负载能力 (吨) |
使用油缸 | 行程 | 油缸型号 | 订货号 | 速度(英寸/分)+++ |
泵的型式 | 阀的型式 | 泵型号≠ | 重量(磅) | |
| 进油 | 压力工作 | |||||||||
| 100 | 单作用 | 101/4" | C10010C | SPM10010 | .356 英寸/行程 |
.01 英寸/行程 |
手动 | 三路阀 | P460 | 1,698 |
| 100 | 单作用 | 101/4" | C10010C | SPE10010 | 35 | 2.9 | 电动 | 三路阀 | PQ603 | 1,795 |
| 100 | 单作用 | 101/4" | C10010C | SPE10010R | 11.5 | .8 | 电动 | 二路阀 | PE172 | 1,690 |
| 100 | 双作用 | 131/8" | RD10013 | SPE10013DS | 35 | 5.8 | 电动 | 四路阀* | PQ1204S | 1,886 |
*结构组装后运输
++典型的性能基于100psi和10000psi泵的规范。精确的速度视操作情况不同而不同。
≠压床标准配置泵。其它Power Team泵也可替代。
10,000psi空载噪音；PE172-67/81分贝；PQ60-74/76分贝；PQ120-73/78分贝。距泵3英尺周围测定。
