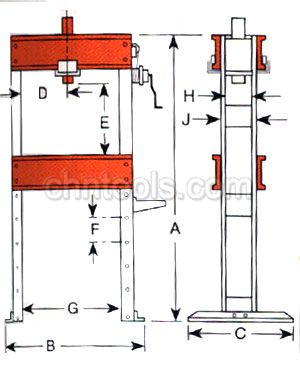

外形尺寸
| A (英寸) |
B (英寸) |
C (英寸) |
D* (英寸) |
E (英寸) |
F (英寸) |
G (英寸) |
H (英寸) |
J (英寸) |
L |
M (英寸) |
落地面积 (英寸) |
| 72 | 481/2 | 36 | 31/4-323/4 | 6-42 | 6 | 36 | 63/4 | 8 | 3 | 12 | 481/2×36 |
*头部可横向移动
开放式喉部压床订购信息(主要单位转换:1英寸=25.4毫米;1立方英寸=0.0164升;1磅=0.4536公斤 )
| 负载能力 (吨) |
使用油缸 | 行程 | 油缸型号 | 订货号 | 速度(英寸/分)+++ |
泵的型式 | 阀的型式 | 泵型号≠ | 重量(磅) | |
| 进油 | 压力工作 | |||||||||
| 55 | 单作用 | 61/4" | C556C | SPA556 | 4.5 | .5 | 气动 | 二路阀脚踏 | PA6 | 804 |
| 55 | 单作用 | 61/4" | C556C | SPM556 | .23 英寸/行程 |
.015 英寸/行程 |
手动 | 卸荷阀 | P159 | 814 |
| 55 | 单作用 | 131/4" | C5513C | SPM5513 | .665 英寸/行程 |
.026 英寸/行程 |
手动 | 二路阀 | P460 | 960 |
| 55 | 单作用 | 61/4" | C556C | SPE556 | 21.7 | 1.5 | 电动 | 二路阀++ | PE172 | 836 |
| 55 | 单作用 | 131/4" | C5513C | SPE5513 | 21.7 | 1.5 | 电动 | 二路阀++ | PE172 | 980 |
| 55 | 单作用 | 131/4" | C5513C | SPE5513S | 24.4 | 1.9 | 电动 | 三路阀+ | PE213S | 1,056 |
| 55 | 双作用 | 131/8" | RD5513 | SPE5513D | 21.7 | 1.5 | 电动 | 四路阀 | PE174 | 993 |
| 55 | 双作用 | 131/8" | RD5513 | SPE5513DS | 66.1 | 5.4 | 电动 | 四路阀+ | PQ604S | 1,114 |
*结构组装后运输
+电磁阀带24伏特遥控手动开关。
++泵停止时可保压，也具有自动卸压设备。装有10英尺远程马达控制。
+++典型的性能基于100PSI和10，000PSI泵的规范。精确的速度视操作情况不同而不同。
≠压床标准配置泵。其它Power Team泵也可替代。
10,000PSI空载噪音；PE172-67/81分贝；PE21-70分贝；PQ60-74/76分贝；距泵3英尺，周围测定。
