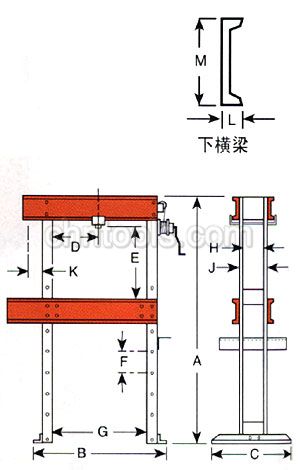

外形尺寸
| A (英寸) |
B (英寸) |
C (英寸) |
D* (英寸) |
E (英寸) |
F (英寸) |
G (英寸) |
H (英寸) |
J (英寸) |
K (英寸) |
L |
M (英寸) |
落地面积 (英寸) |
| 68 | 43 | 28 | 3-29 | 67/8-433/8 | 41/2 | 32 | 51/2 | 61/2 | 7 | 21/2 | 8 | 43×28 |
*头部可横向移动
开放式喉部压床订购信息(主要单位转换:1英寸=25.4毫米;1立方英寸=0.0164升;1磅=0.4536公斤 )
| 负载能力 (吨) |
使用油缸 | 行程 | 油缸型号 | 订货号 | 速度(英寸/分)+++ |
泵的型式 | 阀的型式 | 泵型号≠ | 重量(磅) | |
| 进油 | 压力工作 | |||||||||
| 25 | 单作用 | 141/4" | C2514C | SPA2514 | 9.8 | 1.2 | 气动 | 脚踏二路阀 | PA6 | 683 |
| 25 | 单作用 | 141/4" | C2514C | SPM2514 | .49 英寸/行程 |
.03 英寸/行程 |
手动 | 卸荷 | P159 | 693 |
| 25 | 单作用 | 141/4" | C2514C | SPE2514 | 46.6 | 3.3 | 电动 | 二路阀++ | PE172 | 665 |
| 25 | 单作用 | 141/4" | C2514C | SPE2514S | 52 | 4.0 | 电动 | 三路阀+ | PE213S | 759 |
| 25 | 双作用 | 141/4" | RD2514 | SPE2514DS | 52 | 4.0 | 电动 | 四路阀+ | PE214S | 787 |
经济型压床订购信息
| 负载能力 (吨) |
使用油缸 | 行程 | 油缸型号 | 订货号 | 速度(英寸/分)+++ |
泵的型式 | 阀的型式 | 泵型号≠ | 重量(磅) | |
| 进油 | 压力工作 | |||||||||
| 25 | 单作用 | 61/4" | C256C | SPA256 | 9.8 | 1.2 | 气动 | 脚踏二路阀 | PA6 | 578 |
| 25 | 单作用 | 61/4" | C256C | SPM256 | .129 英寸/行程 |
.129 英寸/行程 |
手动 | 卸荷 | P59 | 595 |
| 25 | 单作用 | 61/4" | C256C | SPE256 | 46.6 | 3.3 | 电动 | 二路阀++ | PE172 | 607 |
+电磁阀带24伏特遥控手动开关。
++泵停止时可保压，也具有自动卸压设备。装有10英尺电机遥控器。
+++典型的性能基于100PSI和10，000PSI泵的规范。精确的速度视操作情况不同而不同。
≠压床标准配置泵。其它Power Team泵也可替代。
10000psi空载噪音；PE172-67/81分贝；PE21-70分贝；距泵3英尺，周围测定。
