| MI2086 电气综合测试仪 |
 |
| 适用领域： |
| |
·电力低压电气维护
·工厂低压电气维护
·建筑楼宇电气维护
·通讯部门电气维护
·市政系统电气维护 |
| |
|
| 功能： |
| |
·绝缘测试0---1000V
·接地电阻测试（钳形+接地电极测试）
·等电位连接测试
·回路（线路）电阻/阻抗/电流测试
·相序测试
·电压测试
·电流测试
·功率及能量测试
·谐波分析
·RCD保护装置测试 |
| |
|
| 特点优点： |
| |
·低压电气安装安全性测试满足EN61557BI标准
·多功能测试仪器，快速测试及解决问题
·单手既可完成测试及存储功能
·功能完善的测试软件能够支持整个测试过程
·具有INTERNET升级能力 |
| |
|
| 技术参数： |
| |
绝缘电阻：
·电压：50、100、250、500、1000V DC
·范围：0---1GΩ
·精度：+（2%+2位）
·测试容量：>1mA
等电位连接测试：
·显示范围：0.00-19.99-199.9-1999Ω
·精度：+（2%+2位）
·开路测试电压：4---7 DC
·测试电流：>200 mA
·测试导线补偿：有
·自动极性转换：有
连续性测试
·显示范围：0.00--199.9--2000Ω
·精度：+（3%+3位）
·短路测试电流：<7 mA
·开路测试电压：4---7DC
接地电阻测试（四线法)
·范围：0---20KΩ
·分辨率：0.01Ω
·基本精度：+（2%+3位）
·测试电压：40V 125HZ
·短路测试电流：<20 mA
·高抗干扰能力：有
接地电阻（选择电极法)
·特点与四线地桩测试方法一致
接地电阻(双钳口方法)
·显示范围：0---19.99---1000.0Ω
·精度：+（10%+2位）
土壤电阻率
·范围：0---2K ΩM
·计算：ρ=2лａRe
·电极距离：0---30m
RCD 保护装置
·电流：10/30/100/300/500/1000mA
·RCD类型：AC，标准或可选择
RCD-接触电压
·范围：0.00---9.99 10.0---100V
·分辨率：0.01V
·精度：（-0/10）%+0.2V
·测试电流：<0.5IΔN
RCD-接地/回路电阻
·测试原理：钳形+接地电极测试
·范围：0---10KΩ
RCD-触发时间
·范围：通用型
·0---300毫秒(0.5IΔN,IΔN)
·0---150毫秒(2IΔN)
·0---40毫秒(5IΔN)
选择型
·0---500毫秒(0.5IΔN,IΔN)
·0---200毫秒(2IΔN)
·0---150毫秒(5IΔN)
·精度：3毫秒
RCD-触发电流
·范围：IΔ（0.2---1.1）IΔN
·范围：tΔ/IΔ 0---300毫秒
·范围：Uci（Uc/IΔ） 0---100V
·故障回路阻抗/电阻及电流
·Z,R,X范围：0.00/20/200/2000Ω
·Z,R,X精度：+（2%+3D）
·Ipsc（电流）：0.06A---24.4KA
·电压：100---264V，45---65HZ
预置短路电流下的接触电压
·范围：0.00/10.0/100/264V
·精度：+（3%+0.02Ω×Ipsc）
线路回路 阻抗/电阻及电流
·Z、R、X范围：0.00/20/200/2000Ω
·Z、R、X精度：+（2%+3D）
·Ipsc（电流）：0.06A---42.4KA
·电压：100---440V，45---65HZ
N-PE回路接地电阻及电流
·测试方法：内部发生器（接地阻抗）
·R I-pe：0.00 / 20 / 200 / 2000Ω
·R I-pe精度：+（2%+3D）
·Ipsc（电流）：0.06A---24.4KA
电压
·范围：0---440V, 45--65HZ
·精度：+（2%+2D）
·电流(有效值)
·范围：0---200A
·分辨率：0.1；1mA;0.01；0.1；1A
·精度：+5%
峰值电流
·范围：5---280A
·精度：+5%
变阻器过压保护装置--击穿电压
·测试原理：直流电压 500V/秒
·范围：50---1000V
·精度：+（5%+10V）

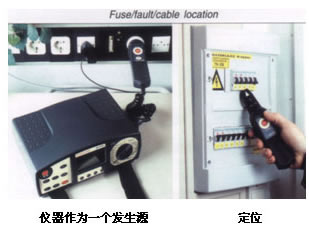

·故障，保险丝，导体定位器
·原理：电源注入或施加一个测试信号
·电流<1A 3600HZ 30-264V 45-65Hz
·Us<7V脉冲3600HZ Isc<50mA 脉冲
功率（单相）
·范围：0---88KW/VA/Var
·分辨率：0.1，1，0.01K，0.1KW/VA/Var
·精度：+（7%+1位）
·电压范围10---440V 50HZ
·cosφ范围：0---1
能量（电度）
·计算：W=∑PXΔt
·范围：0---2000KWh
·精度：+（7%+1位）
谐波分析（电压及电流）
·范围：奇数值到21次
·每次谐波范围：0.0---100%
·THD范围0.0---1000%
·精度：+（5%+5位）
相序
·1、2、3或2、1、3
 |
| |
|
| 基本参数： |
| |
·电源：6V自动关闭功能
·自动评估测试结果功能：有
·声音视觉报警：有
·显示：带背景光的图形LCD显示
·记忆：2000个
·计算机接口：RS232接口
·尺寸重量：265×110×185mm 1.8kg
·工作环境：0---40℃ 85%RH

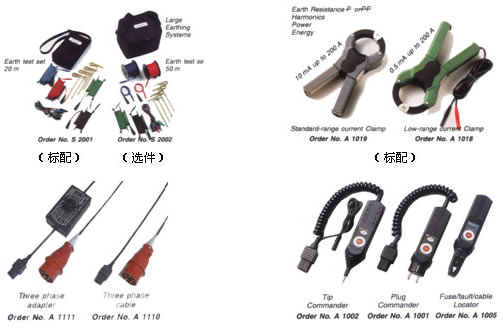

·标配：主机、3×1.5米测试导线及测试头、鳄鱼夹、测试软件及RS232接口电缆、软包、说明书、两个接地电阻测试钳（A1018+A1019）、20米接地电阻测试线（S2001） |
| |
|
| 选件： |
| |
·S2002 50米接地电阻测试导线
·A1002 用于绝缘电阻或连续性测试
·A1005 定位器 |
|
|
| |
| |
| |
|
|
|
