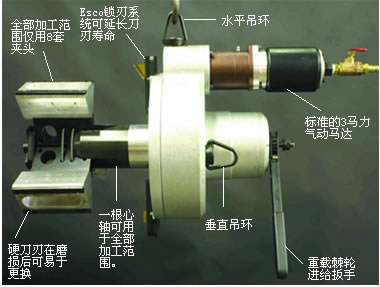

| 3匹直接驱动气动马达，带有偏置齿轮减速器，该减速器能减低转速，在刀刃上产生6775牛顿.米的扭矩。 |
带有速度控制装置的液压马达以不变功率提供各种转速，用来加工各种难以加工的材料，在刀刃上产生8130牛顿.米扭矩。 |
Escolock锁刃系统能将刀刃固定到位(能切出厚的切屑，切屑在离开刀刃时能带走热量，从而延长了刀刃的寿命)。 |
宽的紧固肋和衬垫能提供大的紧固力，减少了颤震，全部加工范围仅8套紧固肋和衬垫。 |
|
|
| D-418型“Dlctator”MILLHOG® 涨块和衬垫选择表
|
零件号 |
说明 |
内径(in.) |
外径(mm) |
轴心规格 |
D-01(optional) |
涨块组件 |
4.5-5.625 |
114.3-142.9 |
102mm(4") |
D-02 |
涨块组件 |
5.5–6.625 |
139.7–168.3 |
102mm(4") |
D-03 |
涨块组件 |
6.5–7.625 |
165.1–193.7 |
102mm(4") |
D-02&D-04 |
涨块和衬垫组件 |
7.5–8.625 |
190.5–219.1 |
102mm(4") |
D-03&D-04 |
涨块和衬垫组件 |
8.5–9.625 |
215.9–244.5 |
102mm(4") |
D-02&D-05 |
涨块和衬垫组件 |
9.5–10.625 |
241.3–269.9 |
102mm(4") |
D-03&D-05 |
涨块和衬垫组件 |
10.5–11.625 |
266.7–295.3 |
102mm(4") |
D-02&D-06 |
涨块和衬垫组件 |
11.5–12.625 |
292.1–320.7 |
102mm(4") |
D-03&D-06 |
涨块和衬垫组件 |
12.5–13.625 |
317.5–346.1 |
102mm(4") |
D-02&D-06&D-07 |
涨块和衬垫组件 |
13.5–14.625 |
342.9–371.5 |
102mm(4") |
D-03&D-06&D-07 |
涨块和衬垫组件 |
14.5-15.625 |
368.3-396.9 |
102mm(4") |
D-02&D-08 |
涨块和衬垫组件 |
15.5-16.625 |
393.7-422.3 |
102mm(4") |
D-03&D-08 |
涨块和衬垫组件 |
16.5-17.625 |
419.1-447.7 |
102mm(4") |
|
| 技术条件 |
加工范围 |
内径114.3mm(4.5")，外径457.2 mm(18.00")的管子 |
气动马达 |
2.244 kW(3马力) |
气压 |
6.2bar(90 psi) |
空气流量 |
2690升/分(95 立方英尺/分) |
速度 |
8转/分 |
液压泵技术条件 |
(8-12) 加仑/分，5马力，200V，(3) 相，油箱20加仑，压力1,500 psi |
最小间距 |
482.6 mm(19") |
切削头长度 |
501.7mm(19-3/4")，305mm(12")带R.A驱动装置 |
工作重量 |
66千克(145磅) |
运输重量 |
132千克(290磅) |
运输尺寸 |
965mm×508mm×508mm(38"×20"×20") |
生产厂家保留变更技术条件而不预先通知的权利。 |
|
| 订货信息 |
工具号 |
说 明 |
D-200 |
D-418型 "Dictator"Millhog®坡口机组件的气动驱动装置，用于内径4.5"，外径18"的管子 |
D-250 |
D-418型 "Dictator"Millhog®坡口机组件的液压驱动装置，用于内径4.5"，外径18"的管子 |
组件包括：
马达部件
进给机构
带有楔块的刀体(任选两个)
手动拉杆及扳手
工具盒
操作和维修说明书。 |
工具号 |
说 明 |
D-300 |
D-418型"Dictator" Millhog®坡口机组件的气动驱动装置，用于内径4.5"，外径18"的管子 |
D-350 |
D-418型 "Dictator" Millhog®坡口机组件的液压驱动装置，用于内径4.5"，外径18"的管子 |
组件包括：
马达部件
进给机构
带有楔块的刀体(任选两个)
手动拉杆及扳手
涨块和衬垫(D-02到D08)
工具盒
操作和维修说明书 |
零件号
CD-OGR偏置齿轮减速器，可与"Commander"MILLHOG®工具一起使用。 |
|
