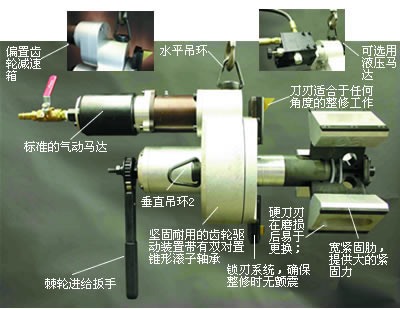

| 宽涨块能增加紧固力以便增加紧固程度，Esco锁刃系统能将产生厚切屑时的震动减到最小。 |
|
|
| “Commander”MILLHOG® 涨块和衬垫选择表
|
零件号 |
说明 |
内径(in.) |
外径(mm) |
轴心规格 |
C-01 |
涨块组件 |
3.750–4.500 |
95.25–114.30 |
76mm(3.0") |
C-02 |
涨块组件 |
4.375–5.250 |
111.13–133.35 |
76mm(3.0") |
C-03 |
涨块组件 |
5.125–6.000 |
130.18–152.40 |
76mm(3.0") |
C-04 |
涨块组件 |
5.875–6.800 |
149.23–172.72 |
76mm(3.0") |
C01&C05 |
涨块和衬垫组件 |
6.750–7.562 |
171.45–192.08 |
76mm(3.0") |
C02&C05 |
涨块和衬垫组件 |
7.437–8.250 |
188.90–209.55 |
76mm(3.0") |
C-03&C-05 |
涨块和衬垫组件 |
8.125–8.938 |
206.38–227.03 |
76mm(3.0") |
C-04&C-05 |
涨块和衬垫组件 |
8.875–9.700 |
225.43–246.38 |
76mm(3.0") |
C-01&C-06 |
涨块和衬垫组件 |
9.687–10.500 |
246.05–266.70 |
76mm(3.0") |
C-02&C-06 |
涨块和衬垫组件 |
10.375–11.125 |
263.53–282.58 |
76mm(3.0") |
C-03&C-06 |
涨块和衬垫组件 |
11.000–11.812 |
279.40–300.03 |
76mm(3.0") |
C-04&C-06 |
涨块和衬垫组件 |
11.750–12.500 |
298.45–317.50 |
76mm(3.0") |
C-03&C-07 |
涨块和衬垫组件 |
12.400–13.250 |
314.96–336.55 |
76mm(3.0") |
C-04&C-07 |
涨块和衬垫组件 |
13.125–14.000 |
333.38–355.60 |
76mm(3.0") |
|
| 技术条件 |
加工范围 |
内径95.25mm(3.750"),外径355.6 mm(14")的管子 |
| 气动马达 |
2.237 kW(3马力) |
气压 |
6.2bar(90 psi) |
空气流量 |
2690升/分(95 英尺3/分) |
速度 |
16转/分 |
液压泵技术条件 |
(8-12)加仑/分，5马力，200V,(3)相,油箱20加仑，压力1,500 psi |
最小间距 |
323.9 mm(12.750") |
工具头长度 |
501.7mm(19.750"),305 mm(12") 带有直角驱动装置 |
工作重量 |
38.5千克(85磅) |
运输重量 |
91千克(200磅) |
运输尺寸 |
813mm ×381mm ×432 mm(32"×15"×17") |
生产厂家保留变更技术条件而不预先通知的权利。 |
|
| 订货信息 |
工具号 |
说 明 |
C-200
C-250 |
C-314型“Commander”Millhog®气动驱动装置用于内径3.750"，外径14"管子
C-314型“Commander”Millhog®液压驱动装置用于内径3.750"，外径14"管子 |
组件包括：
马达部件
进给机构
刀体(任选两个)带有楔块
手动拉杆及扳手
工具盒
方孔螺纹头扳手组件
操作和维修说明书 |
工具号 |
说 明 |
C-300
C-350 |
C-314型“Commander”Millhog®气动驱动装置用于用于内径3.750"，外径14"管子 |
C-314型“Commander”Millhog®液压驱动装置用于内径3.750",外径14"管子 |
组件包括：
马达部件
进给机构
刀体(任选两个)带有楔块
手动拉杆及扳手
7组紧固肋和衬垫(C-01到C-07)
工具盒
内六角扳手组件
操作和维修说明书 |
零件号
CD-OGR偏置齿轮减速器(可选用),与“Dictator”MILLHOG®工具一起使用。 |
|
