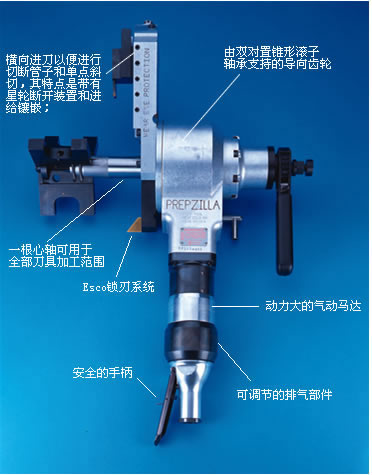

| Prepzilla MILLHOG®工具包括全部紧固肋和衬垫，带过滤器的软管，润滑器和工具盒。 |
 |
| Prepzilla MILLHOG®工具能切割厚壁管子，产生厚切屑而无需切削液。该工具能进行完美整修工作。斜削和端部整修一道工序就能完成。 |
| 请使用新方法... |
|
| 横向进给附件的主要特点： |
·安装和校准快捷，在热影响区外切割；
·带有星轮断开装置；
·切割镶嵌刀片自动进给；
·快速切割端厚度可达成1.5"；
·有效斜削新管和管端；
·可单点整修各种角度的厚壁管；
·可以省去成本高的外壁夹钳工具；
·包含了低于任何高成本的三种外壁夹钳工具。 |
| 操作过程... |
|
|
|
“Prepzilla”坡口机可方便
地使用紧固系统，将
"Prepzilla"工具安装到位。 |
在热影响区外对准镶嵌刀片。 |
一旦螺栓作用星轮断开装置到位，切削开始。 |
|
|
|
|
刀头转动，镶嵌刀片进给，直到…… |
在8分钟内,完成热影响区的切削。 |
横向进给,切削镶嵌刀片退回。 |
|
|
|
|
| “Prepzilla” MILLHOG® 紧固肋和衬垫选择表
|
零件号 |
说明 |
内径（in.） |
外径（mm） |
轴心规格 |
P-01 |
涨块组件 |
1.575–2.050 |
40.0–52.1 |
40.0 mm (1.575) |
P-02 |
涨块组件 |
2.025–2.505 |
51.4–63.6 |
40.0 mm (1.575) |
P-03 |
涨块组件 |
2.475–2.955 |
62.9–75.1 |
40.0 mm (1.575) |
P-04 |
涨块组件 |
2.925–3.405 |
74.3–86.5 |
40.0 mm (1.575) |
P-02&P-05 |
涨块和衬垫组件 |
3.375–3.855 |
85.7–97.9 |
40.0 mm (1.575) |
P-03&P-05 |
涨块和衬垫组件 |
3.825–4.305 |
97.2–109.3 |
40.0 mm (1.575) |
P-04&P-05 |
涨块和衬垫组件 |
4.275–4.755 |
108.6–120.8 |
40.0 mm (1.575) |
P-02&P-06 |
涨块和衬垫组件 |
4.725–5.205 |
120.0–132.2 |
40.0 mm (1.575) |
P-03&P-06 |
涨块和衬垫组件 |
5.175–5.655 |
131.4–143.6 |
40.0 mm (1.575) |
P-04&P-06 |
涨块和衬垫组件 |
5.625–6.105 |
142.9–155.1 |
40.0 mm (1.575) |
P-02&P-07 |
涨块和衬垫组件 |
6.075–6.555 |
154.3–166.5 |
40.0 mm (1.575) |
P-03&P-07 |
涨块和衬垫组件 |
6.525–6.980 |
165.7–177.3 |
40.0 mm (1.575) |
P-04&P-07 |
涨块和衬垫组件 |
6.950–7.430 |
176.5–188.7 |
40.0 mm (1.575) |
P-02&P-08 |
涨块和衬垫组件 |
7.400–7.880 |
188.0–200.2 |
40.0 mm (1.575) |
P-03&P-08 |
涨块和衬垫组件 |
7.850–8.330 |
199.4–211.6 |
40.0 mm (1.575) |
P-04&P-08 |
涨块和衬垫组件 |
8.300–8.780 |
210.8–223.0 |
40.0 mm (1.575) |
|
| 技术条件 |
加工范围 |
内径40 mm (1.575")，外径219.1 mm(8-5/8")的管子 |
气动马达 |
1.492 kW (2马力) |
气压 |
6.2bar(90 psi) |
空气流量 |
2690升/分(80 立方英尺/分) |
速度 |
30转/分 |
最小间距 |
222.3 mm(8-3/4") |
切削头长度 |
501.7 mm(19-3/4") |
工作重量 |
18.2千克(40磅) |
运输重量 |
50千克(110磅) |
运输尺寸 |
686mm ×534mm ×178 mm(27"×21"×7") |
生产厂家保留变更技术条件而不预先通知的权利。 |
|
| 订货信息 |
| 工具号 |
说 明 |
P-200
|
"Prepzilla" Millhog 坡口机组件
用于内径1.575"，外径8.625"管子 |
组件包括：
马达部件
进给机构
直角驱动装置
刀体(任选一个)(8.625"，带楔块)
拉杆和扳手
涨块和衬垫(任选两个)
带过滤器的1/2"软管，注油器
球阀和3/8"接头
工具盒
内六角扳手
操作和维修说明书 |
P-300
|
"Prepzilla" Millhog 坡口机组件，用于内径1.575"，外径8.625"管子 |
组件包括：
马达部件
进给机构
直角驱动装置
刀体(任选一)(8.625"，带楔块)
拉杆和扳手
紧固肋和衬垫P1-P4涨块和P5-P8衬垫
带过滤器的1/2"软管，注油器
球阀和3/8"接头
工具盒
内六角扳手
操作和维修说明书 |
PCF-100
|
"Prepzilla"横向进给机构 |
组件包括：
所有用于壁厚达1"的管子的硬件
扩张臂
星形轮
进给杆
星形轮定位销
1"切割刀片的刀架用安装架
PCF-170用的切割刀架 |
| |
| 零件号 |
切割备件 |
PCF-170 |
1"切割镶嵌刀片 |
PCF-171 |
PCF-170用的切割刀架 |
PCF-175 |
1-1/2"切割镶嵌刀片 |
PCF-176 |
PCF-175用的切割刀架 |
|
