| 氮化钛涂层刀刃能进行平滑铣削而无需切削油,产生出干净而连续的切屑。 |
 |
| 氮化钛涂层刀刃能进行平滑铣削而无需切削油,产生出干净而连续的切屑。 |
 |
 |
 |

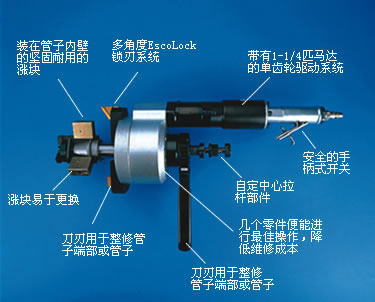

| Esco “Mini”MILLHOG®系列坡口机，通过手动拉杆紧固机构，将其固定在管子内壁，坡口机能够自动定中心，并能产生出干净而又连续的切屑和进行端部整修。 |
低转速和大扭矩,使得MILLHOG®端部整修工具,能够很好地切去管子残段。 |
| “Mini”MILLHOG®系列坡口机包括马达,齿轮驱动进给机构，手动拉杆扳手和致动器,切削头,涨块和衬垫,带快速接头的软管,润滑器,球节气阀,过滤器,操作手册和装工具的盒子。 |
|
|
| “Mini”MILLHOG® 涨块和衬垫选择表
|
零件号 |
说明 |
内径(in.) |
外径(mm) |
轴心规格 |
H-01 |
涨块组件 |
1.250–1.600 |
31.8–40.6 |
31.8mm(1-1/4") |
H-02 |
涨块组件 |
1.525–1.925 |
38.8–48.9 |
31.8mm(1-1/4") |
M-01 |
涨块组件 |
1.800–2.270 |
45.8–57.6 |
45.8mm (1.8") |
M-02 |
涨块组件 |
2.240–2.695 |
56.9–68.4 |
45.8mm (1.8") |
M-03 |
涨块组件 |
2.665–3.120 |
67.7–79.2 |
45.8mm (1.8") |
M-04 |
涨块组件 |
3.050–3.500 |
77.4–88.9 |
45.8mm (1.8") |
M-02&M-05 |
涨块和衬垫组件 |
3.415–3.865 |
86.7–98.1 |
45.8mm (1.8") |
M-03&M-05 |
涨块和衬垫组件 |
3.780–4.230 |
96.0–107.4 |
45.8mm (1.8") |
M-04&M-05 |
涨块和衬垫组件 |
4.145–4.595 |
105.3–116.7 |
45.8mm (1.8") |
M-02&M-08 |
涨块和衬垫组件 |
4.510–4.960 |
114.5–126.0 |
45.8mm (1.8") |
M-03&M-08 |
涨块和衬垫组件 |
4.875–5.325 |
123.8–135.2 |
45.8mm (1.8") |
M-04&M-08 |
涨块和衬垫组件 |
5.240–5.690 |
133.1–144.5 |
45.8mm (1.8") |
M-02&M-11 |
涨块和衬垫组件 |
5.605–6.055 |
142.3–153.8 |
45.8mm (1.8") |
M-03&M-11 |
涨块和衬垫组件 |
5.970–6.420 |
151.6–163.0 |
45.8mm (1.8") |
|
| 技术条件 |
加工范围 |
内径31.8 mm （1-1/4"），外径168.2 mm（6-5/8"）的管子 |
气动马达 |
0.9325 kW(1-1/4"马力) |
气压 |
6.2bar(90 psi) |
空气流量 |
1133 升/分(40 立方英尺/分) |
速度 |
34 转/分 |
最小间距 |
133.3 mm(5-1/4") |
工具头长度 |
330.2 mm(13") |
工作重量 |
11.33 千克(25 磅) |
运输重量 |
29.5 千克(65 磅) |
运输尺寸 |
533 mm ×457 mm ×178 mm(21"×18"×7") |
生产厂家保留变更技术条件而不预先通知的权利。 |
|
| 订货信息 |
| 工具号 |
说 明 |
M-200
|
“Mini”Millhog 坡口机，用于内径1.8"－6.625"外径。 |
组件包括：
马达部件
进给机构
带楔块的6.625"刀体
拉杆及板手
紧固肋和衬垫(任选两个)
带过滤器的1/2"软管，注油器
球阀和3/8"接头
装工具盒子
内六角扳手组件
操作和维修说明书 |
M-300
|
“Mini”Millhog 坡口机，用于内径1.8"－6.625"外径。 |
组件包括：
马达部件
进给机构
带锁块的6.625"刀体
拉杆及板手
涨块组件M1-M5，M8和M11
带过滤器的1/2"软管，注油器
球阀和3/8"接头
装工具盒子
内六角扳手组件
操作和维修说明书 |
M-240
|
1-1/4"轴心，用于内径1.25"－ 1.925"外径的管子。 |
带有进给止块的1.250"轴心
1.25"-1.6"涨块组件
1.525"-1.925"涨块组件
1-1/4"拉杆
制动器 |
| |
| 零件号 |
涨块备件 |
H-11 |
制动器滚销 |
H-12 |
1.250"制动器 |
H-14B |
H-1到H-4涨块弹簧 |
M-46 |
1.8"制动器 |
M-47 |
1.8"制动器滚销 |
M-52 |
M1-M4涨块弹簧 |
|
|
| |
|
|
|
