| 电动或气动标准或专用坡口机的用途包括切去管子残段，管子焊接端的整修和管端轮廓修整等。 |

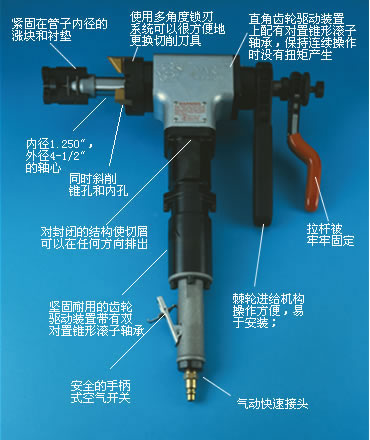

| “电动wart”MILLHOG®坡口机 |
| 不需要专用工具和培训就能很容易的将齿轮变速箱由气动驱动转变为电机驱动。电机易于开和关，速度可调，功率1400瓦，能将转速减到合理程度，以便在刀刃上形成最大切削力，产生出厚的切屑而不需要切削液。 |
| “Z Wart”MILLHOG®端部整修坡口机 |
当坡口机宽度达到极限又需要最大扭矩时，就要使用“Z Wart”MILLHOG® 端部整修工具。宽度为2-5/8" 的 “Z Wart”MILLHOG®工具将一个直角驱动装置插入普通的“Wart”MILLHOG® 驱动装置内，这样转速可减少一半，而刀刃上的扭矩增加为原来的两倍。
低转速和大扭矩使“Z Wart”MILLHOG® 坡口机能够进行合适的端部整修工作，包括切除管子残段，去除焊口涂层。有关应用技术条件和订货信息，请与当地经销商联系。 |
 |
  |

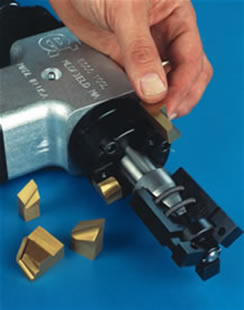

| “Z Wart”MILLHOG®工具的特点是固定在刀架上的两个刀片相距180°，这样切削力就平均分布在两个切削表面上，这样就大大降低了震颤，有助于延长刀刃寿命。 |
| “Wart”工具不需要专用工具就能从气动转换为电动。 |
 |
 |
低转速和大扭矩的“Z Wart”MILLHOG®工具，适用于切除管子残段。 |
| 约一刻钟内就能把气动转换为电动。 |
|
|
| “Wart”和“电动wart”MILLHOG® 涨块和衬垫选择表
|
工具号 |
说 明 |
内径范围(in.) |
内径范围 (mm) |
轴心规格 |
G-03 |
涨块组件 |
0.750–0.905 |
19.1–22.9 |
19.1mm(3/4") |
| G-04 |
涨块组件 |
0.875–1.030 |
22.3–26.1 |
19.1mm(3/4") |
| G-05 |
涨块组件 |
1.00–1.155 |
25.4–29.3 |
19.1mm(3/4") |
| G-06 |
涨块组件 |
1.125–1.280 |
28.6–32.5 |
19.1mm(3/4") |
| H-00 |
涨块组件 |
1.000–1.300 |
25.4–33.0 |
25.5mm(1") |
| H-01 |
涨块组件 |
1.250–1.600 |
31.8–40.6 |
31.8mm(1-1/4") |
| H-02 |
涨块组件 |
1.525–1.925 |
38.8–48.9 |
31.8mm(1-1/4") |
| H-03 |
涨块组件 |
1.850–2.250 |
47.0–57.2 |
31.8mm(1-1/4") |
| H-04 |
涨块组件 |
2.175–2.575 |
55.3–65.4 |
31.8mm(1-1/4") |
| H-02&H-05 |
涨块和衬垫组件 |
2.500–2.900 |
63.5–73.7 |
31.8mm(1-1/4") |
| H-03&H-05 |
涨块和衬垫组件 |
2.825–3.225 |
71.8–81.9 |
31.8mm(1-1/4") |
| H-04&H-05 |
涨块和衬垫组件 |
3.150–3.550 |
80.0–90.2 |
31.8mm(1-1/4") |
| H-02&H-08 |
涨块和衬垫组件 |
3.475–3.875 |
88.3–98.4 |
31.8mm(1-1/4") |
| H-03&H-08 |
涨块和衬垫组件 |
3.800–4.200 |
96.6–106.6 |
31.8mm(1-1/4") |
| H-04&H-08 |
涨块和衬垫组件 |
4.125–4.525 |
104.8–114.9 |
31.8mm(1-1/4") |
|
| 技术条件 |
加工范围 |
内径19.1 mm－114.3 mm,外径(内径3/4"－4-1/2"外径) |
气动马达/电机功率 |
0.932 kw(1-1/4 马力) |
电力技术条件 |
220V，6.5A，50Hz |
气压 |
6.2 bar(90 psi.) |
空气流量 |
1133 升/分(40 立方英尺/分) |
速度 |
180 转/分 (电机速度可渐变为180 转/分) |
最小间距 |
66.68 mm(2-5/8") |
工具头长度 |
368.3 mm(14-1/2") |
工作重量 |
8.7 公斤 (19 磅) |
运输重量 |
基本重量：25 公斤(55 磅),高级工具：28.6公斤(63 磅) |
运输尺寸 |
610mm×508mm×178mm(24"× 20"×7") |
生产厂家保留变更技术条件而不预先通知的权利。 |
|
| 订货信息 |
工具号 |
说 明 |
H-200/
H-200E |
"气动Wart"/电动"Wart"Millhog® 坡口机，基本坡口机组用于内径1-1/4"，外径4-1/2"的管子 |
坡口机包括：
气动马达和齿轮驱动装置
或电机和齿轮减速装置
进给机构
1/2"软管和过滤器
注油器和3/8"接头
拉杆扳手部件
涨块组(专用规格任选一个)
涨块组(专用规格任选一个)
内六角扳手组件
装工具的盒子(WMH)
刀架(专用规格任选一个)
操作和维修说明书。 |
H-300/
H-300E |
"气动Wart"/ 电动"Wart"Millhog®坡口机。高级坡口机用于内径1-1/4"，外径4-1/2"的管子。 |
坡口机包括：
气动马达和齿轮驱动装置
或电机和齿轮减速装置
进给机构
1/2"软管和过滤器
注油器和3/8"接头
拉杆扳手部件
涨块和垫组件(H1-H5和H8)
刀架(2-5/8", 3", 3-1/2", 4" 和 4-1/2"任选两个)
装工具的盒子(WMH)
操作和维修说明书 |
| H-240 |
3/4"轴心组件，用于内径3/4"，外径1-1/4"的管子 |
组件包括：
3/4"轴心
带涨块解脱的轴心
扳手及致动器
3/4"-2-5/8"的刀架
涨块组件：(0.750" – 0.905")
涨块组件：(0.875" – 1.030")
涨块组件：(1.000" – 1.155")
涨块组件：(1.125" – 1.280")
|
| H-221 |
1" 轴心组件用于内径1"，外径1-1/4"的管子 |
组件包括：
带有进给止块的1"
轴心，H--O(1.000" – 1.250")的涨块组件
1" 致动器
拉杆和止环 |
零件号 |
刀架 |
| CH-20 |
2-5/8"刀架 |
| CH-21 |
3"刀架 |
| CH-22 |
3-1/2"刀架 |
| CH-23 |
4"刀架 |
| CH-24 |
4-1/2"刀架 |
|
| H-11 |
制动器定位销 |
| H-12 |
制动器，1.250" |
| H-12A |
制动器，1" |
| H-14A |
H-00涨块用弹簧 |
| H-14B |
H1到H4涨块用弹簧 |
需要使用电机吗？ |
| H-201E |
电机和减速齿轮驱动装置 |
|
