| 产品说明 |
工具号 |
说 明 |
|
内径范围(mm) |
轴心规格 |
| G-03 |
涨块组件 |
0.750–0.905 |
19.1–22.9 |
19.1 mm(3/4") |
| G-04 |
涨块组件 |
0.875–1.030 |
22.3–26.1 |
19.1 mm(3/4") |
| G-05 |
涨块组件 |
1.00–1.155 |
25.4–29.3 |
19.1 mm(3/4") |
| G-06 |
涨块组件 |
1.125–1.280 |
28.6–32.5 |
19.1 mm(3/4") |
| H-00 |
涨块组件 |
1.000–1.300 |
25.4–33.0 |
25.5 mm(1") |
| H-01 |
涨块组件 |
1.375–1.600 |
34.9–40.6 |
31.8mm(1-1/4") |
| H-02 |
涨块组件 |
1.525–1.925 |
38.8 – 48.9 |
31.8mm(1-1/4") |
| H-03 |
涨块组件 |
1.850–2.250 |
47.0–57.2 |
31.8mm(1-1/4") |
| H-04 |
涨块组件 |
2.175–2.575 |
55.3–65.4 |
31.8mm(1-1/4") |
| H-02 & H-05 |
涨块和衬垫组件 |
2.500–2.900 |
63.5–73.7 |
31.8mm(1-1/4") |
|
| 技术条件 |
| 加工范围 |
内径19.1 mm－76.2 mm，外径(内径3/4"－3"外径) |
| 气动马达 |
0.497 kw(2/3 马力) |
| 气压 |
6.2 bar(90 psi.) |
| 空气流量 |
708 升/分(25 立方英尺/分) |
| 速度 |
200 转/分 |
| 最小间距 |
76.2 mm (3") |
| 工具头长度 |
368.3 mm (14-1/2") |
| 工作重量 |
8.2公斤(18 磅) |
| 运输重量 |
19公斤(40 磅) |
| 运输尺寸 |
508mm×457mm×127mm(20"×18"×5") |
| 生产厂家保留变更技术条件而不预选通知的权利。 |
|
| 订货信息 |
工具号 |
说 明 |
| TW-200 |

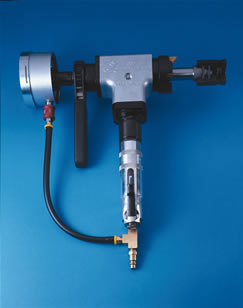

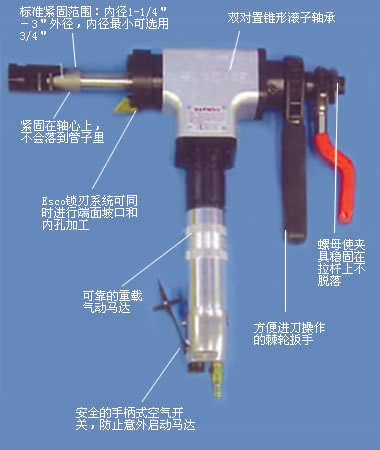

"Tube Weasel" Millhog坡口机，内径1-1/4"－3"外径 |
坡口机包括：
马达和齿轮驱动装置
进给机构
涨块和衬垫组(H-01到H-05)，
3"刀架
拉杆和扳手部件
工具盒
内六角扳手
操作说明书 |
| TW-240 |
3/4"轴心组件 |
| |
组件包括：
3/4"轴心
拉杆部件
3/4"轴心用刀架，
涨块(内径0.750"-0.905")
涨块(内径0.875"-1.030")
涨块(内径1.000"-1.155")
涨块(内径1.125"-1.280") |
| |
零件号 |
涨块用备件 |
| G-14 |
G-04到G-13用弹簧 |
| G-14C |
G3涨块用带子 |
| G-14D |
G1和G2涨块用带子 |
| G-15 |
制动器定位销0.625"&0.750" |
| G-15A |
制动器定位销0.500" |
| G-16 |
制动器用于内径0.625"管 |
| G-17 |
制动器用于内径0.750"管 |
| G-17A |
制动器用于内径0.500"管 |
| H-11 |
制动器定位销 |
| H-12 |
制动器用于内径1.250"及以上管 |
| H-14B |
H1–H4涨块用弹簧 |
|
| “Ground”MILLHOG工具专用附件—气动夹头 |
 |
