| “Ground”MILLHOG® 涨块选择器
|
零件号 |
说 明 |
内径范围(in.) |
内径范围(mm) |
轴心规格 |
| G-01 |
涨块组件 |
0.500 – 0.655 |
12.7 – 16.6 |
12.7 mm (1/2") |
| G-02 |
涨块组件 |
0.625 – 0.780 |
15.9 – 19.8 |
15.9 mm (5/8") |
| G-03 |
涨块组件 |
0.750 –0.905 |
19.1 – 22.9 |
15.9 mm (5/8") |
| G-04 |
涨块组件 |
0.875 – 1.030 |
22.3 – 26.1 |
15.9 mm (5/8") |
| G-05 |
涨块组件 |
1.00 – 1.155 |
25.4 – 29.3 |
15.9 mm (5/8") |
| G-06 |
涨块组件 |
1.125 – 1.280 |
28.6 – 32.5 |
15.9 mm (5/8") |
| G-07 |
涨块组件 |
1.250 – 1.405 |
31.8 – 35.6 |
15.9 mm (5/8") |
| G-08 |
涨块组件 |
1.375 – 1.530 |
35.0 – 38.8 |
15.9 mm (5/8") |
| G-09 |
涨块组件 |
1.500 – 1.655 |
38.1 – 42.0 |
15.9 mm (5/8") |
| G-10 |
涨块组件 |
1.625 – 1.780 |
41.3 – 45.2 |
15.9 mm (5/8") |
| G-11 |
涨块组件 |
1.750 – 1.905 |
44.5 – 48.3 |
15.9 mm (5/8") |
| G-12 |
涨块组件 |
1.875 – 2.030 |
47.7 – 51.5 |
15.9 mm (5/8") |
| G-13 |
涨块组件 |
2.000 – 2.155 |
51.0 – 54.7 |
15.9 mm (5/8") |
|
| 技术条件 |
| Ground Millhog®坡口机的加工范围 |
内径12.7 mm－外径57.15mm(内径1/2"－外径2-1/4") |
| 气动马达功率 |
0.497 kw(2/3 马力) |
| 气压 |
6.2 bar(90 psi.) |
| 空气流量 |
708 升/分(25 英尺³/分) |
| 运输尺寸 |
508mm×457 mm×127mm(20"×18"×5") |
| 速度 |
200 转/分 |
| 最小间距 |
38.1 mm(1-1/2") |
| 工具头长度 |
355.6 mm(14") |
| 工作重量 |
4.1 公斤(9 磅) |
| 运输重量 |
18.2 公斤(40 磅) |
生产厂家保留变更技术条件而不预先通知的权利。 |
|
| 订货信息 |
工具号 |
说 明 |
G-200 |
“Ground”Millhog坡口机，内径5/8"－外径2-1/4" |
坡口机包括：
马达，齿轮驱动部件
拉杆
轴心0.625"
刀架(专用规格任选一个)
涨块(专用规格任选一个)
软管1/2"，过滤器，注油器和3/8"接头
工具金属盒
内六角扳手
操作说明书 |
G-300 |
“Ground” Millhog坡口机，内径5/8"，外径2-1/4" |
坡口机包括：
马达，齿轮驱动部件
拉杆，轴心0.625"
刀架，2-1/4"
软管1/2"，带过滤器，注油器，3/8”接头
工具金属盒
内六角扳手
操作说明书 |
G-175 |
轴心1/2"，用于内径1/2"，外径0.655"的坡口机 |
坡口机包括：
涨块，0.500"到0.655"
1/2"推拉杆，轴心1/2"
刀架1-1/2"，用于1/2"轴心 |
| |
零件号 |
备 件 |
G-14 |
G-04到G-11涨块用的弹簧 |
G-14C |
G3涨块用的带子 |
G-14D |
G1和G2涨块用的带子 |
G-15 |
制动器定位销0.625"-0.750" |
G-15A |
制动器定位销0.500" |
G16 |
G-02涨块用的制动器 |
G-17 |
G-03及以上涨块用制动器，内径0.750" |
G-17A |
G-01涨块，内径0.500" |
G-206 |
1/2"轴心用的1-1/2"刀架 |
G-23 |
5/8"轴心用的1-1/2"刀架 |
G-24 |
5/8"轴心用的2"刀架 |
G-25 |
5/8"轴心用的2-1/4"刀架 |
|

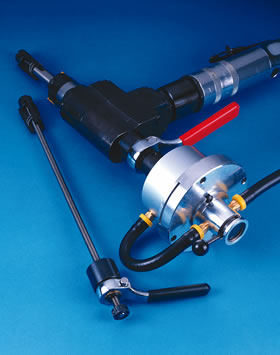

| “Ground”MILLHOG工具专用附件—气动夹头 |
 |
