UT-系列,螺栓拉伸器


美国恩派克ENERPAC液压油缸 UT-系列,螺栓拉伸器

UT-系列螺栓拉伸器
螺栓拉伸器用气动液压泵型号：PA-525

美国恩派克ENERPAC液压油缸 螺栓拉伸器用气动液压泵型号：PA-525

  • 高质量，结构紧凑，专业设计适用于螺栓拉伸应用。最大输出压力：1500bar或2000bar。
2800bar超高压手动泵P2282

美国恩派克ENERPAC液压油缸 2800bar超高压手动泵P2282

  • 轻型、工程塑料外壳超高压手动泵。与分体式压力表一起使用，油箱可用有容量：983cm3。
技术参数

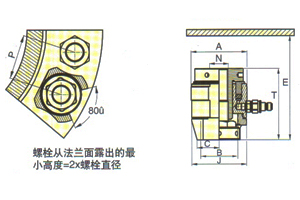

　 UT系列螺栓拉伸器尺寸设计适合用于HH和HM系列螺母的预紧
美国恩派克ENERPAC液压油缸 UT-系列,螺栓拉伸器
型号 螺栓直径 UT系列拉伸器
N
inches		 N
mm		 φA
(mm）		 高度
T(mm）		 φJ
(mm）		 φB
(mm）		 C
(mm）		 最小高度
E(mm）		 最小螺距
P(mm）
UTA - M16 86 135 90 55 27 169 55
5/8" - 86 135 90 55 27 169 55
3/4" M18 86 135 90 55 27 165 56
- M20 86 135 90 55 27 165 57
7/8" M24 86 135 90 55 27 164 59
1" M27 86 135 90 55 27 167 62
1 1/8" M30 86 135 90 55 27 170 65
UTB 1 1/8" M30 107 136 110 72 35 173 71
1 1/4" M33 107 136 110 72 35 174 74
1 3/8" M36 107 136 110 72 35 177 77
1 1/2" M39 107 136 110 72 35 180 80
UTC 1 1/2" M39 138 165 136 82.5 46 212 92
1 5/8" M42 138 165 136 82.5 46 215 96
1 3/4" M45 138 165 136 82.5 46 218 99
1 7/8" M48 138 160 136 94 51 216 105
2" M52 138 160 136 94 51 220 108
UTD* 2" M52 174 180 170 120 62 240 118
2 1/4" M56 174 180 170 120 62 244 121
- M60 174 180 170 120 62 248 124
2 1/2" M64 174 180 170 120 62 252 127
- M68 174 180 170 120 62 256 130
UTE 2 1/2" - 210 202 206 148.5 78 274 144
- M68 210 202 206 148.5 78 278 145
2 3/4" M72 210 202 206 148.5 78 282 149
3" M76 210 202 206 148.5 78 286 152
3 1/4" M80 210 202 206 148.5 78 293 162
UTF* 3 1/4" M80 240 219 245 171 82 311 166
- M85 240 219 245 171 82 312 169
3 1/2" M90 240 219 245 171 82 317 178
3 3/4" M95 240 219 245 171 82 322 181
4" M100 240 219 245 185 82 345 202
UTG 3 3/4" M95 276 241 265 185 92 345 196
4" M100 276 241 265 185 92 350 202
- M105 276 241 265 185 92 355 200
UTH 4" - 325 269 315 200 115 380 224
- M105 325 269 315 200 115 383 220
- M110 325 269 315 200 115 388 223
4 1/2" M115 325 269 315 200 115 394 232

型号 技术参数 重量1）
有效面积
(mm2）		 最大拉伸力
（kN）		 最大行程
(mm）		 (kg）
UTA 1490 224 10 2.9
1490 224 10 2.9
1490 224 10 2.9
1490 224 10 2.9
1490 224 10 2.9
1490 224 10 2.9
1490 224 10 2.9
UTB 2677 402 10 4.0
2677 402 10 4.0
2677 402 10 4.0
2677 402 10 4.0
UTC 5127 769 10 8.0
5127 769 10 8.0
5127 769 10 8.0
5127 769 10 7.2
5127 769 10 7.2
UTD* 9782 1467 10 11.5
9782 1467 10 11.5
9782 1467 10 11.5
9782 1467 10 11.5
9782 1467 10 11.5
UTE 15079 2262 10 18.2
15079 2262 10 18.2
15079 2262 10 18.2
15079 2262 10 18.2
15079 2262 10 18.2
UTF* 18972 2846 12 27.0
18972 2846 12 27.0
18972 2846 12 27.0
18972 2846 12 27.0
18972 2846 12 27.0
UTG 26389 3958 12 37.0
26389 3958 12 37.0
26389 3958 12 37.0
UTH 39072 5860 12 64.3
39072 5860 12 64.3
39072 5860 12 64.3
39072 5860 12 64.3

　*除上述规格产品外，我们还可以按照您的要求进行特殊设计UTD到UTF系列可提供活塞气动回程系统。
　1）支承桥和拉伸头
