| RACH系列 |
上图从左至右：RACH-1504.RACH-15010.RACH-308.RACH-2010
|
| 应用案例 |
|

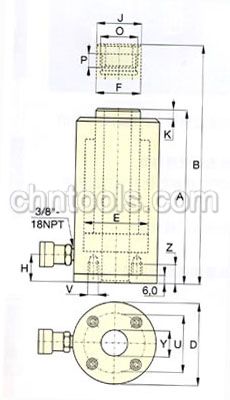

| 技术参数 |
油缸承
载能力
@700bar
ton
(kN) |
行程
(mm) |
型号* |
油缸有
效面积
(cm2) |
油量
(cm3) |
本体
高度
A
(mm) |
伸展
高度
B
(mm) |
外径
D
(mm) |
油缸
内径
E
(mm) |
柱塞
直径
F
(mm) |
20
(229) |
50 |
RACH-202 |
327 |
164 |
188 |
238 |
100 |
75.0 |
55.0 |
150 |
RACH-206 |
327 |
491 |
315 |
465 |
100 |
75.0 |
55.0 |
30
(358) |
50 |
RACH-302 |
51.1 |
256 |
208 |
258 |
130 |
95.0 |
70.0 |
150 |
RACH-306 |
51.1 |
767 |
333 |
483 |
130 |
95.0 |
70.0 |
60
(648) |
100 |
RACH-604 |
92.5 |
925 |
362 |
462 |
180 |
135.0 |
110.0 |
150 |
RACH-606 |
92.5 |
1388 |
412 |
562 |
180 |
135.0 |
110.0 |
100
(1086) |
150 |
RACH-1006 |
155.1 |
2327 |
291 |
541 |
250 |
135.0 |
150.0 |
底部距进
油口距离
H(mm) |
鞍座
直径
J(mm) |
鞍座距本
体距离K
(mm) |
柱塞内
螺纹O
(mm) |
柱塞螺
纹深度
P(mm) |
中心孔
直径Y
(mm) |
重量
(kg) |
型号* |
29 |
55 |
10.0 |
M45×1.5 |
15 |
27.0 |
5.2 |
RACH-202 |
29 |
55 |
10.0 |
M45×1.5 |
15 |
27.0 |
7.1 |
RACH-206 |
29 |
70 |
10.0 |
M48×1.5 |
15 |
34.0 |
8.0 |
RACH-302 |
29 |
70 |
10.0 |
M48×1.5 |
15 |
34.0 |
11.2 |
RACH-306 |
60 |
110 |
10.0 |
M90×1.5 |
15 |
56.0 |
20.3 |
RACH-604 |
60 |
110 |
10.0 |
M90×1.5 |
15 |
56.0 |
22.9 |
RACH-606 |
61 |
150 |
10.0 |
M130×1.5 |
15 |
79.0 |
43.4 |
RACH-1006 |
|
| 鞍座 |
|
所有RACH油缸都配有带螺纹的，中空可拆除硬质鞍座。 |
|
| 轻质手动泵 |
|
| 钢底座安装孔 |
|
油缸型号/承载能力ton |
螺栓分布直径U(mm) |
螺纹V(mm) |
螺纹深度1)Z(mm) |
RACH-20 |
85 |
M6 |
12 |
RACH-30 |
110 |
M6 |
12 |
RACH-60 |
165 |
M6 |
12 |
RACH-100 |
230 |
M6 |
12 |
|
|
|
|
