| RAC系列 |
上图从左至右是：RAC-5010.RAC-15010.RAC-304.RAC-208
|
| 应用案例 |
|

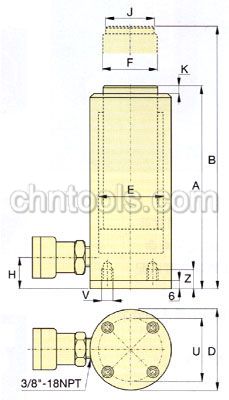

| 技术参数 |
油缸承
载能力
@700bar
ton(kN) |
行程
(mm) |
型号
* |
油缸
有效
面积
(cm2) |
油量
(cm3) |
本体
高度
A
(mm) |
伸展
高度
B
(mm) |
外径
D
(mm) |
油缸
内径
E
(mm) |
柱塞
直径
F
(mm) |
底部
距进
油口
距离
H
(mm) |
鞍座
直径
J
(mm) |
鞍座
距本
体距
离K
(mm) |
重量
(kg) |
型号
* |
20
(218) |
50 |
RAC-202 |
31.2 |
156 |
174 |
224 |
85 |
63.0 |
50.0 |
27 |
40 |
3 |
3.6 |
RAC-202 |
100 |
RAC-204 |
31.2 |
312 |
224 |
324 |
85 |
63.0 |
50.0 |
27 |
40 |
3 |
4.1 |
RAC-204 |
150 |
RAC-206 |
31.2 |
468 |
274 |
424 |
85 |
63.0 |
50.0 |
27 |
40 |
3 |
4.6 |
RAC-206 |
30
(309) |
50 |
RAC-302 |
44.2 |
221 |
181 |
231 |
100 |
75.0 |
60.0 |
32 |
40 |
3 |
4.5 |
RAC-302 |
100 |
RAC-304 |
44.2 |
442 |
231 |
331 |
100 |
75.0 |
60.0 |
32 |
40 |
3 |
5.2 |
RAC-304 |
150 |
RAC-306 |
44.2 |
663 |
281 |
431 |
100 |
75.0 |
60.0 |
32 |
40 |
3 |
5.9 |
RAC-306 |
50
(496) |
50 |
RAC-502 |
70.9 |
354 |
186 |
236 |
130 |
95.0 |
80.0 |
30 |
50 |
3 |
8.5 |
RAC-502 |
100 |
RAC-504 |
70.9 |
709 |
236 |
336 |
130 |
95.0 |
80.0 |
30 |
50 |
3 |
9.5 |
RAC-504 |
150 |
RAC-506 |
70.9 |
1063 |
286 |
436 |
130 |
95.0 |
80.0 |
30 |
50 |
3 |
11.1 |
RAC-506 |
100
(1002) |
100 |
RAC-1004 |
143.1 |
1431 |
271 |
371 |
180 |
135.0 |
10.0 |
46 |
94 |
3 |
19.6 |
RAC-1004 |
150 |
RAC-1006 |
143.1 |
2147 |
321 |
471 |
180 |
135.0 |
110.0 |
46 |
94 |
3 |
21.9 |
RAC-1006 |
200 |
RAC-1008 |
143.1 |
2863 |
371 |
571 |
180 |
135.0 |
110.0 |
46 |
94 |
3 |
24.3 |
RAC-1008 |
150
(1589) |
150 |
RAC-1506 |
227.0 |
3405 |
343 |
493 |
230 |
170.0 |
140.0 |
51 |
113 |
3 |
33.3 |
RAC-1506 |
|
| 鞍座 |
|
所有RAC系列油缸都配有采用螺栓固定、可拆卸的硬质鞍座。 |
|
| 轻质手动泵 |
|
| 螺母锁定油缸 |
|
| 软管 |
|
Enerpac提供各种规格的优质液压软管，为确保系统的安全性，请只使用Enerpac软管。 |
|
| 钢底座安装孔 |
|
油缸型号/承载能力ton |
螺栓分布直径U(mm) |
螺纹V(mm) |
螺纹深度1)Z(mm) |
RAC-20 |
70 |
M6 |
12 |
RAC-30 |
80 |
M6 |
12 |
RAC-50 |
110 |
M6 |
12 |
RAC-100 |
160 |
M6 |
12 |
RAC-150 |
200 |
M6 |
12 |
|
|
|
|
