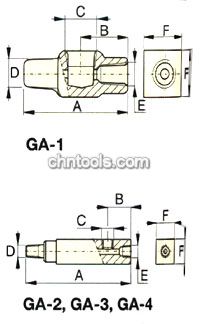

    压力表座(GA-系列)
  • 便于将压力表安装在系统上
  • 公端螺纹装进行泵或液压缸口、母端与软管或接头连接，第三个螺纹孔口用于压力表连接
  • GA-918提供旋转连接
美国恩派克ENERPAC液压油缸 压力表附件
型号
压力表口(NPTF)
公端(NPTF)
母端(NPTF)
尺寸(mm)
A
B
C
D
E
F
GA-1
1/2"
3/8"
3/8"
71
31
1/2"NPT
3/8"NPT
3/8"NPT
32
GA-2
1/2"
3/8"
155
35
1/2"NPT
3/8"NPT
3/8"NPT
32
GA-3
1/4"
3/8"
133
48
1/4"NPT
3/8"NPT
3/8"NPT
32
GA-4
1/2"
1/4"
111
35
1/2"NPT
1/4"NPT
3/8"NPT
32

美国恩派克ENERPAC液压油缸 压力表附件
    旋接附件(GA-918)
  • 简化压力表安装与辨读
 美国恩派克ENERPAC液压油缸 压力表附件
型号
尺寸(mm)
A
B
C
D
E
S
S1
GA-918
117
43
1/2"NPT
28.5
1/2"NPT
29
38

美国恩派克ENERPAC液压油缸 压力表附件
美国恩派克ENERPAC液压油缸 压力表附件
    针阀(V-及NV-系列)
  • NV-251与V-91都提供手动截止功能
  • 303不锈钢杆，螺纹16牙/inch(NV-251)
美国恩派克ENERPAC液压油缸 压力表附件
型号
节流孔(mm)
螺纹尺寸
尺寸(mm)
A
B
C
D
E
F
NV-251
4.3
1/4"NPTF
57
29
1/4"NPTF
57
46
19
V-91
4.8
1/2"NPTF
89
32
1/2"NPTF
64
32
37
