美国恩派克ENERPAC液压油缸 BRD系列双作用精密液压油缸

承载
能力
(ton)

行程
(mm)

 型号

最大承载
能力(KN)

有效面积
(cm2)

液压油容量
(cm3)

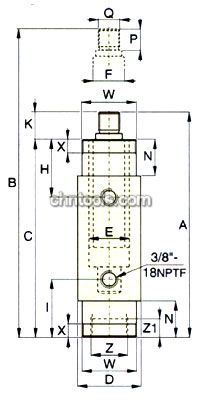

本体
高度
A
(mm)

伸展
高度
B
(mm)

缸体
长度
C
(mm)

外径
D
(mm)

油缸
内径
E
(mm)

柱塞
直径
F
(mm)

顶端到
回油口
距离
H
(mm)

进油口
距底部
高度
I
(mm)

柱塞
突出
高度
K
(mm)

外环
螺纹
长度
N
(mm)

柱塞
螺纹
长度
P
(mm)

柱塞
外螺纹
Q
(mm)

油缸安装尺寸(mm)

重量
(kg)

 型号
进程 回程 进程 回程 进程 回程

外环螺纹
W

外环
螺纹
长度
X

底部
内螺纹
Z

底部
内螺纹
长度
Z1
4 28 BRD-41 35 16 5.1 2.2 14 6 186 214 162 50 25.4 19.0 47 47 24 29 22 M16×1.5 M42×1.5 11 M30×1.5 9 2.0 BRD-41
79 BRD-43 35 16 5.1 2.2 40 17 237 316 213 50 25.4 19.0 47 47 24 29 22 M16×1.5 M42×1.5 11 M30×1.5 9 2.6 BRD-43
155 BRD-46 35 16 5.1 2.2 79 34 313 468 289 50 25.4 19.0 47 47 24 29 22 M16×1.5 M42×1.5 11 M30×1.5 9 3.6 BRD-46
8 28 BRD-91 80 44 11.4 6.3 32 18 223 251 198 65 38.1 25.4 57 57 25 38 22 M22×1.5 M56×2 14 M42×1.5 14 3.0 BRD-91
79 BRD-93 80 44 11.4 6.3 90 50 274 353 249 65 38.1 25.4 57 57 25 38 22 M22×1.5 M56×2 14 M42×1.5 14 4.2 BRD-93
155 BRD-96 80 44 11.4 6.3 177 98 350 505 325 65 38.1 25.4 57 57 25 38 22 M22×1.5 M56×2 14 M42×1.5 14 5.6 BRD-96
257 BRD-910 80 44 11.4 6.3 293 162 452 709 427 65 38.1 25.4 57 57 25 38 22 M22×1.5 M56×2 14 M42×1.5 14 7.3 BRD-910
15 159 BRD-166 142 77 20.3 10.6 323 169 389 548 359 80 50.8 35.0 73 73 30 54 28 M30×1.5 M70×2 22 M56×2 24 10.2 BRD-166
260 BRD-1610 142 77 20.3 10.6 528 276 491 751 461 80 50.8 35.0 73 73 30 54 28 M30×1.5 M70×2 22 M56×2 24 14.5 BRD-1610
23 159 BRD-256 222 98 31.7 13.7 504 218 424 583 397 92 63.5 47.8 89 89 27 70 25 M42×1.5 M85×2 29 M70×2 26 16.0 BRD-256
260 BRD-2510 222 98 31.7 13.7 824 356 526 786 499 92 63.5 47.8 89 89 27 70 25 M42×1.5 M85×2 29 M70×2 26 20.3 BRD-2510
