美国恩派克ENERPAC液压油缸 RCH系列中空柱塞液压油缸

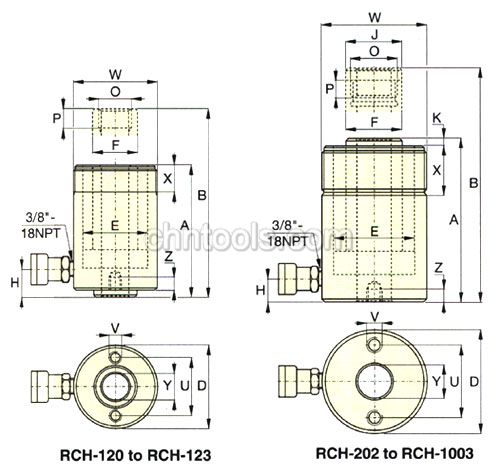

承载
能力
ton
(mm)

行程
(mm)

型号

有效
面积
(cm2)

液压油
容量
(cm3)

本体
高度
A
(mm)

伸展
高度
B
(mm)

外径
D
(mm)

油缸
内径
E
(mm)

柱塞
直径
F
(mm)

进油口
距底部
高度
H
(mm)

鞍座
直径
J
(mm)

鞍座
突出
高度
K
(mm)

柱塞
内螺纹
O

柱塞
螺纹
长度
P
(mm)

外环
螺纹
W

外环
螺纹
长度
X
(mm)

中心
孔径
Y
(mm)

重量
(kg)

型号
13(125) 8 RCH-120 17.9 14 55 63 69 54.1 35.1 9 - - 3/4"-16UN  16 23/4"-16 30 19.6 1.5 RCH-120
42 RCH-121* 17.9 75 120 162 69 54.1 35.1 19 - - - - 23/4"-16 30 19.6 2.8 RCH-121*
42 RCH-1211 17.9 75 120 162 69 54.1 35.1 19 - - 3/4"-16UN 16 23/4"-16 30 19.6 2.8 RCH-1211
76 RCH-123 17.9 136 184 260 69 54.1 35.1 19 - - - - 23/4"-16 30 19.6 4.4 RCH-123
20(215) 49 RCH-202* 30.7 150 162 211 98 73.1 54.1 19 54 9.7 19/16"-16UN 19 37/8"-12 38 26.9 7.7 RCH-202*
155 RCH-206 30.7 476 306 461 98 73.1 54.1 25 54 9.7 19/16"-16UN 19 37/8"-12 38 26.9 14.1 RCH-206
30(326) 64 RCH-302* 46.6 298 178 242 114 88.9 63.5 21 63 9.0 113/16"-16UN 22 41/2"-12 42 33.3 10.9 RCH-302*
155 RCH-306 46.6 722 330 485 114 88.9 63.5 25 63 9.0 113/16"-16UN 22 41/2"-12 42 33.3 21.8 RCH-306
60(576) 76 RCH-603* 82.3 626 247 323 159 123.9 91.9 31 91 12.0 23/4"-16UN 19 61/4"-12 48 53.8 28.1 RCH-603*
153 RCH-606 82.3 1259 323 476 159 123.9 91.9 31 91 12.0 23/4"-16UN 19 61/4"-12 48 53.8 35.4 RCH-606
95(931) 76 RCH-1003* 133.0 1011 254 330 212 165.1 127.0 38 126 12.0 4" -16UN 25 83/8"-12 60 79.0 63.0 RCH-1003*

*可成套供应。

基座安装孔尺寸(mm)
型号 螺栓分布圆U 螺纹V 螺纹深度Z
RCH-120 50.8 5/16"-18UNC 9.0
RCH-121 - - -
RCH-1211 - - -
RCH-123 50.8 5/16"-18UNC 12.7
RCH-202 82.6 3/8"-16UNC 9.4
RCH-206 82.6 3/8"-16UNC 9.4
RCH-302 92.2 3/8"-16UNC 14.0
RCH-306 92.2 3/8"-16UNC 14.0
RCH-603 130.3 1/2"-13UNC 14.0
RCH-606 130.3 1/2"-13UNC 14.0
RCH-1003 177.8 5/8"-11UNC 19.0

  • RCH-121和RCH-1211上有一个47mm直径的突出部分，突出底座6mm。
