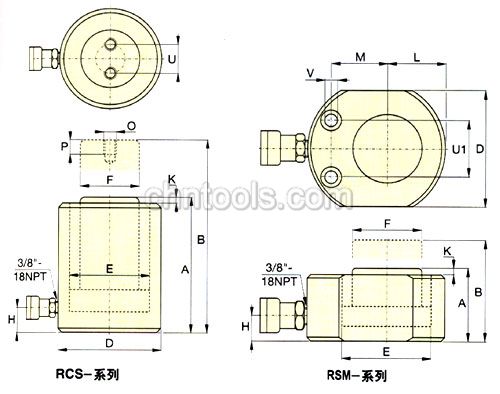

承载
能力
ton
(KN)

行程
(mm)

型号

有效
面积
(cm²)

液压油
容量
(cm³)

本体
高度
A
(mm)

伸展
高度
B
(mm)

外径
D
(mm)

油缸
内径
E
(mm)

柱塞
直径
F
(mm)

鞍座
突出
高度
K
(mm)

柱塞
到底板
距离
L
(mm)

柱塞到
安装孔
距离
M
(mm)

螺纹
O
(mm)

螺纹
深度
P
(mm)

螺栓
分布圆
U
(mm)

重量
(kg)

型号

5(45)

6

RSM-50

6.5

4

32

38

58×41

28.7

25.4

16

1

20

22

-

-

-

1.0

RSM-50

10(101)

12

RSM-100

14.5

18

42

54

82×55

42.9

38.1

19

1

27

34

-

-

-

1.4

RSM-100

20(201)

11

RSM-200

28.7

32

51

62

101×76

60.5

50.8

19

1

39

39

-

-

-

3.1

RSM-200

30(295)

13

RSM-300

42.1

55

58

71

117×95

73.2

63.4

19

2

47

44

-

-

-

4.5

RSM-300

45(435)

16

RSM-500

62.1

99

66

82

140×114

88.9

69.8

19

2

57

53

-

-

-

6.8

RSM-500

75(718)

16

RSM-750

102.6

164

79

95

165×139

114.3

82.6

19

2

69

66

-

-

-

11.3

RSM-750

90(887)

16

RSM-1000

126.7

203

85

101

178×153

127.0

92.2

19

2

76

74

-

-

-

14.5

RSM-1000

150(1386)

16

RSM-1500

198.1

317

100

116

215×190

158.8

114.3

23

2

95

82

-

-

-

26.3

RSM-1500

10(101)

38

RCS-101^*

14.5

55

88

126

69

42.9

38.1

17

5

-

-

M4

8

26

4.1

RCS-101^*

20(201)

45

RCS-201^*

28.7

129

98

143

92

60.5

50.8

17

3

-

-

M5

8

39

5.0

RCS-201^*

30(295)

62

RCS-302^*

42.1

261

117

179

101

73.2

66.5

19

3

-

-

M5

8

39

6.8

RCS-302^*

45(435)

60

RCS-502^*

62.1

373

122

182

124

88.9

69.8

23

2

-

-

M5

8

39

10.9

RCS-502^*

90(887)

57

RCS-1002^*

126.7

722

141

198

165

127.0

92.2

31

1

-

-

M8

10

55

22.7

RCS-1002^*

*可成套供应，见下页注释。

螺栓安装尺寸U1

直径V
