RC系列液压油缸配件

液压油缸
承载能力
ton(KN)

 鞍座
平面式 沟槽式1) 倾斜式
美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 平面式 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 沟槽式 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 倾斜式
5(45) A-53F2) A-53G2) -

10(101)

 A-125),A-102F3) A-102G3) CAT-103)
15(142) - A-152G CAT-10
25(232) A-295) A-252G CAT-50
30(295) A-295) A-252G CAT-50
50(498) - - CAT-100
75(718) - - CAT-100
95(933) - - CAT-100

底座 安装块 吊耳
底座式4) 柱塞式
美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 底座 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 安装块 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 底座式 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 柱塞式
- RB-52),AW-512),AW-532) REB-52) REB-52)
JBI-10 RB-10,AW-102 REB-10 REB-103)
- RB-15 REB-15 REB-10
JBI-25 RB-25 REB-25 REB-25
- RB-25 - REB-25
JBI50 - - -
- - - -
- - - -

1)50-30吨RC系列油缸的标准配件， 2)除了RC-50, 3)除了RC-101, 4)安装螺丝包括在内， 5)与弯管机配件一起使用

型号 鞍座尺寸(mm)
A B C

美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 鞍座尺寸
平面式
A-53F 25 6 17
A-102F 35 6 22
A-12 51 48 1"-8UNC
A-29 51 48 11/2"-16UNC
  沟槽式
A-53G 25 6 17 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 鞍座尺寸
A-102G 35 6 22
A-152G 38 9 22
A-252G 50 9 35

型号 倾斜式鞍座尺寸(mm)

美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 鞍座尺寸
A B C
倾斜式
CAT-10 35 15 22
CAT-50 50 23 35


  倾斜式 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 鞍座尺寸
CAT-100 71 24 -




型号 底座尺寸(mm) 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 底座尺寸
A B C D E
JBI-10 228 228 135 58 20
JBI-25 279 279 140 86 26

JBI-50 304 15 95 131 31

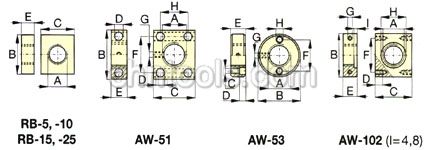

型号 安装块尺寸(mm)
A B C D E F G H
RB-5 11/2"-16 88 76 - 25 - - -
AW-51 11/2"-16 70 59 10 24 54 1/4"-20 41
AW-53 11/2"-16 72 7 7 19 57 1/4"-20 10
RB-10 21/4"-14 114 88 - 25 - - -
AW-102 21/4"-14 100 82 16 30 76 7/16"-20 58
RB-15 23/4"-16 101 114 - 38 - - -
RB-25 35/16"-12 127 165 - 50 - - -
美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 底座尺寸

类别 型号 吊耳尺寸(mm) 美国恩派克ENERPAC液压油缸 RC系列液压油缸配件 吊耳尺寸
A B C D E F
底座式 REB-5 44 47 14 16 16 25
REB-10 63 66 25 22 25 35
REB-15 76 66 25 22 25 35
REB-25 95 79 38 31 31 41
柱塞式 REP-5 28 41 14 16 16 19
REP-10 42 61 25 22 25 28
REP-25 57 74 38 31 31 35
