美国恩派克ENERPAC液压油缸 RC系列单作用液压油缸

承载
能力
ton
(KN)

行程(mm)

 型号

有效
面积
(cm2)

液压油
容量
(cm3)

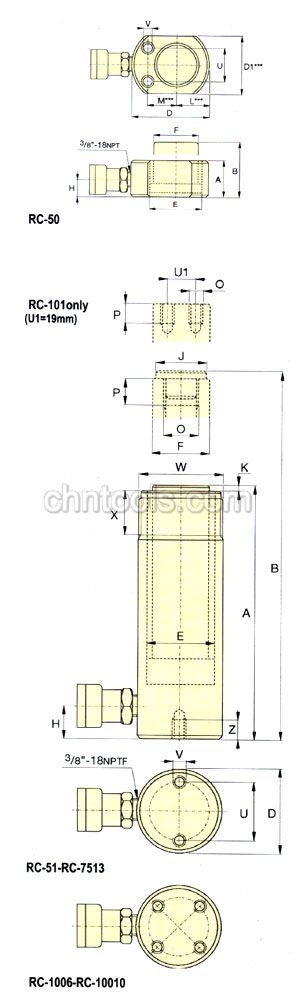

本体
高度(mm)

伸展
高度
B
(mm)

外径
D
(mm)

油缸
内径
E
(mm)

活塞杆
直径
F
(mm)

进油口
距底部
高度
H
(mm)

鞍座
直径
J
(mm)

鞍座
突出
高度
K
(mm)

柱塞
内孔
螺纹
O

柱塞
螺纹
长度
P
(mm)

底座安装孔尺寸

外环
螺纹
W

外环
螺纹
长度
X
(mm)

重量
(kg)

型号

螺栓
分布圆
U
(mm)

螺纹
V

螺纹
深度
Z
(mm)

5

(45)

 16 RC-50** 6.5 10 41 57 58*** 28.7 25.4 19 ** ** ** ** 28 5.6mm  - - - 1.0 RC-50**
25 RC-51 6.5 16 110 135 38 28.7 25.4 19 25 6 3/4"-16 14 25 1/4"-20UN 14 11/2"-16 28 1.0 RC-51
76 RC-53 6.5 50 165 241 38 28.7 25.4 19 25 6 3/4"-16 14 25 1/4"-20UN 14 11/2"-16 28 1.5 RC-53
127 RC-55* 6.5 83 215 342 38 28.7 25.4 19 25 6 3/4"-16 14 25 1/4"-20UN 14 11/2"-16 28 1.9 RC-55*
177 RC-57 6.5 115 273 450 38 28.7 25.4 19 25 6 3/4"-16 16 25 1/4"-20UN 14 11/2"-16 28 2.4 RC-57
232 RC-59 6.5 151 323 555 38 28.7 25.4 19 25 6 3/4"-16 16 25 1/4"-20UN 14 11/2"-16 28 2.8 RC-59

10

(101)

 26 RC-101 14.5 38 89 115 57 42.9 38.1 19 - - #10-24UN 6 39 5/16"-18UN 12 21/4"-14 26 1.8 RC-101
54 RC-102* 14.5 78 121 175 57 42.9 38.1 19 35 6 1"-8 19 39 5/16"-18UN 12 21/4"-14 28 2.3 RC-102*
105 RC-104 14.5 152 171 276 57 42.9 38.1 19 35 6 1"-8 19 39 5/16"-18UN 12 21/4"-14 26 3.3 RC-104
156 RC-106* 14.5 226 247 403 57 42.9 38.1 19 35 6 1"-8 19 39 5/16"-18UN 12 21/4"-14 28 4.4 RC-106*
203 RC-108 14.5 294 298 501 57 42.9 38.1 19 35 6 1"-8 19 39 5/16"-18UN 12 21/4"-14 26 5.4 RC-108
257 RC-1010* 14.5 373 349 606 57 42.9 38.1 19 35 6 1"-8 19 39 5/16"-18UN 12 21/4"-14 28 6.4 RC-1010*
304 RC-1012 14.5 441 400 704 57 42.9 38.1 19 35 6 1"-8 19 39 5/16"-18UN 12 21/4"-14 26 6.8 RC-1012
356 RC-1014 14.5 516 450 806 57 42.9 38.1 19 35 6 1"-8 19 39 5/16"-18UN 12 21/4"-14 26 8.2 RC-1014

15

(142)

 25 RC-151 20.3 51 124 149 69 50.8 41.4 19 38 9 1"-8 25 47 3/8"-16UN 12 23/4"-16 30 3.3 RC-151
51 RC-152 20.3 104 149 200 69 50.8 41.4 19 38 9 1"-8 25 47 3/8"-16UN 12 23/4"-16 30 4.1 RC-152
101 RC-154* 20.3 205 200 301 69 50.8 41.4 19 38 9 1"-8 25 47 3/8"-16UN 12 23/4"-16 30 5.0 RC-154*
152 RC-156* 20.3 308 271 423 69 50.8 41.4 25 38 9 1"-8 25 47 3/8"-16UN 12 23/4"-16 30 6.8 RC-156*
203 RC-158 20.3 411 322 525 69 50.8 41.4 25 38 9 1"-8 25 47 3/8"-16UN 12 23/4"-16 30 8.2 RC-158
254 RC-1510 20.3 516 373 627 69 50.8 41.4 25 38 9 1"-8 25 47 3/8"-16UN 12 23/4"-16 30 9.5 RC-1510
305 RC-1512 20.3 619 423 728 69 50.8 41.4 25 38 9 1"-8 25 47 3/8"-16UN 12 23/4"-16 30 10.9 RC-1512
356 RC-1514 20.3 723 474 830 69 50.8 41.4 25 38 9 1"-8 25 47 3/8"-16UN 12 23/4"-16 30 11.8 RC-1514

25

(232)

 26 RC-251 33.2 86 139 165 85 60.5 57.2 25 50 10 11/2"-16 19 58 1/2"-13UN 19 35/16"-12 49 5.9 RC-251
50 RC-252* 33.2 166 165 215 85 60.5 57.2 25 50 10 11/2"-16 25 58 1/2"-13UN 19 35/16"-12 49 6.4 RC-252*
102 RC-254* 33.2 339 215 317 85 60.5 57.2 25 50 10 11/2"-16 25 58 1/2"-13UN 19 35/16"-12 49 8.2 RC-254*
158 RC-256* 33.2 525 273 431 85 60.5 57.2 25 50 10 11/2"-16 25 58 1/2"-13UN 19 35/16"-12 49 10.0 RC-256*
210 RC-258 33.2 697 323 533 85 60.5 57.2 25 50 10 11/2"-16 25 58 1/2"-13UN 19 35/16"-12 49 12.2 RC-258
261 RC-2510 33.2 867 374 635 85 60.5 57.2 25 50 10 11/2"-16 25 58 1/2"-13UN 19 35/16"-12 49 14.1 RC-2510
311 RC-2512 33.2 1033 425 736 85 60.5 57.2 25 50 10 11/2"-16 25 58 1/2"-13UN 19 35/16"-12 49 16.3 RC-2512
362 RC-2514* 33.2 1202 476 838 85 60.5 57.2 25 50 10 11/2"-16 25 58 1/2"-13UN 19 35/16"-12 49 17.7 RC-2514*
30(295) 209 RC-308 42.1 880 387 596 101 73.2 57.2

57

 50 10 11/2"-16 25 - - - 35/16"-12 49 18.1 RC-308

50

(498)

 51 RC-502 71.2 362 176 227 127 95.2 79.5 33 71 2 - - 95 1/2"-13UN 19 5"-12 55 15.0 RC-502
101 RC-504 71.2 719 227 328 127 95.2 79.5 33 71 2 - - 95 1/2"-13UN 19 5"-12 55 19.1 RC-504
159 RC-506* 71.2 1131 282 441 127 95.2 79.5 35 71 2 - - 95 1/2"-13UN 19 5"-12 55 23.1 RC-506*
337 RC-5013 71.2 2399 460 797 127 95.2 79.5 35 71 2 - - 95 1/2"-13UN 19 5"-12 55 37.6 RC-5013

75

(718)

 156 RC-756 102.6 1601 285 441 146 114.3 95.2 30 71 5 - - - - - 53/4"-12 44 29.5 RC-756
333 RC-7513 102.6 3417 492 825 146 114.3 95.2 30 71 5 - - - - - 53/4"-12 44 59.0 RC-7513

95

(933)

 168 RC-1006* 133.3 2239 357 525 177 130.3 104.9 41 71 2 - - 139 3/4"-10UN 25 67/8"-12 44 59.0 RC-1006*
260 RC-10010 133.3 3466 449 709 177 130.3 104.9 41 71 2 - - 139 3/4"-10UN 25 67/8"-12 44 72.6 RC-10010

*可成套供应，见本页注释。
**RC-50液压缸没有可拆卸沟槽鞍座和外环螺纹。
***D1=41mm,L=20mm,M=25mm。

承载能力
ton(KN)

行程(mm)

 型号

有效面积
(cm2)

液压油容量
(cm3)

本体高度
(mm)

重量(kg)

5

(45)

 16 RC-50** 6.5 10 41 1.0
25 RC-51 6.5 16 110 1.0
76 RC-53 6.5 50 165 1.5
127 RC-55* 6.5 83 215 1.9
177 RC-57 6.5 115 273 2.4
232 RC-59 6.5 151 323 2.8

10

(101)

 26 RC-101 14.5 38 89 1.8
54 RC-102* 14.5 78 121 2.3
105 RC-104 14.5 152 171 3.3
156 RC-106* 14.5 226 247 4.4
203 RC-108 14.5 294 298 5.4
257 RC-1010* 14.5 373 349 6.4
304 RC-1012 14.5 441 400 6.8
356 RC-1014 14.5 516 450 8.2

15

(142)

 25 RC-151 20.3 51 124 3.3
51 RC-152 20.3 104 149 4.1
101 RC-154* 20.3 205 200 5.0
152 RC-156* 20.3 308 271 6.8
203 RC-158 20.3 411 322 8.2
254 RC-1510 20.3 516 373 9.5
305 RC-1512 20.3 619 423 10.9
356 RC-1514 20.3 723 474 11.8

25

(232)

 26 RC-251 33.2 86 139 5.9
50 RC-252* 33.2 166 165 6.4
102 RC-254* 33.2 339 215 8.2
158 RC-256* 33.2 525 273 10.0
210 RC-258 33.2 697 323 12.2
261 RC-2510 33.2 867 374 14.1
311 RC-2512 33.2 1033 425 16.3
362 RC-2514* 33.2 1202 476 17.7
30(295) 209 RC-308 42.1 880 387 18.1

50
(498)

 51 RC-502 71.2 362 176 15.0
101 RC-504 71.2 719 227 19.1
159 RC-506* 71.2 1131 282 23.1
337 RC-5013 71.2 2399 460 37.6

75
(718)

 156 RC-756 102.6 1601 285 29.5
333 RC-7513 102.6 3417 492 59.0

95
(933)

 168 RC-1006* 133.3 2239 357 59.0
260 RC-10010 133.3 3466 449 72.6
*可套套供应，见本页注释。
**RC-50液压缸没有可拆卸沟槽鞍座和外环螺纹。
