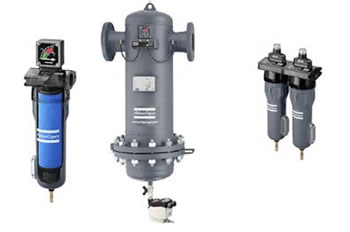

| DD/DDp/PD/PDp/QD过滤器系列及高压过滤器系列 |
 |
| 产品特点 |
类型 |
定义 |
除油效果 |
除尘效果 |
DD |
一般防护用过滤器 |
0.1ppm |
1μm |
DDp |
一般防护用除尘过滤器 |
－ |
1μm |
PD |
高效过滤器 |
0.01ppm |
0.01μm |
PDp |
高效除尘过滤器 |
－ |
0.01μm |
QD |
活性炭过滤器 |
0.003ppm |
－ |
|
|
| DD/DDp/PD/PDp/QD空气过滤器与高压型号 |
| |
型号 |
处理量 |
接口尺寸 |
外形尺寸 |
更换滤芯
预留空间尺寸 |
重量 |
DD、DDp、
PD、PDp、QD |
l/s |
m3/min |
A
mm |
B
mm |
C
mm |
D
mm |
kg |
螺
纹
连
接 |
9 |
9 |
0.54 |
3/8 |
90 |
61 |
268 |
75 |
1 |
| 17 |
17 |
1.02 |
1/2 |
90 |
61 |
268 |
75 |
1.1 |
| 32 |
32 |
1.92 |
1/2 |
90 |
61 |
323 |
75 |
1.3 |
| 44 |
44 |
2.64 |
3/4 & 1 |
110 |
98.5 |
374 |
75 |
1.9 |
| 60 |
60 |
3.6 |
1 |
110 |
98.5 |
414 |
75 |
2.1 |
| 120 |
120 |
7.2 |
1-1/2 |
140 |
105 |
520 |
75 |
4.2 |
| 150 |
150 |
9 |
1-1/2 |
140 |
105 |
603 |
100 |
4.5 |
| 175 |
175 |
10.5 |
1-1/2 |
140 |
105 |
603 |
100 |
4.6 |
| 280 |
280 |
16.8 |
2 & 2-1/2 |
179 |
121 |
689 |
100 |
6.9 |
| 390 |
390 |
23.4 |
3 |
210 |
128 |
791 |
150 |
11 |
| 520 |
520 |
31.2 |
3 |
210 |
128 |
961 |
200 |
12.6 |
法
兰
连
接 |
520F |
520 |
31.2 |
DN80 |
330 |
189 |
1292 |
200 |
71 |
| 780F |
780 |
46.8 |
DN100 |
460 |
228 |
1320 |
728 |
127 |
| 1050F |
1050 |
63 |
DN100 |
460 |
228 |
1320 |
686 |
128 |
| 1400F |
1400 |
84 |
DN150 |
550 |
287 |
1464 |
672 |
189 |
| 1800F |
1800 |
108 |
DN150 |
570 |
282 |
1467 |
681 |
210 |
| 2100F |
2100 |
126 |
DN150 |
620 |
291 |
1499 |
676 |
251 |
| 2700F |
2700 |
162 |
DN200 |
740 |
352 |
1634 |
692 |
328 |
| 3150F |
3150 |
189 |
DN200 |
740 |
352 |
1634 |
692 |
329 |
| 4800F（3） |
4800 |
288 |
DN250 |
740 |
410 |
1662 |
800 |
507 |
| 7200F（3） |
7200 |
432 |
DN300 |
1000 |
485 |
1755 |
850 |
675 |
（1）一般工作压力，温度7bar(e)/20°C
（2）最大工作压力16bar(e)
（3）仅有DD/PD |
最大进气温度：
DD/DDp/PD/PDp：66°C
QD:35°C
|
20bar－高压过滤器
| 型号 |
处理量 |
最大进气压力 |
接口尺寸 |
外形尺寸 |
更换滤芯
预留空间尺寸 |
重量 |
DDH,DDpH,
PDH,PDpH,
QDH |
l/s |
bar(e) |
A
mm |
B
mm |
D
mm |
kg |
| 14 |
14 |
20 |
3/8 |
90 |
268 |
75 |
1 |
| 27 |
27 |
20 |
1/2 |
90 |
268 |
75 |
1.1 |
| 50 |
50 |
20 |
1/2 |
90 |
323 |
75 |
1.3 |
| 70 |
70 |
20 |
3/4 & 1 |
110 |
374 |
75 |
1.9 |
| 95 |
95 |
20 |
1 |
110 |
414 |
75 |
2.1 |
| 185 |
185 |
20 |
1-1/2 |
140 |
520 |
100 |
4.2 |
| 240 |
240 |
20 |
1-1/2 |
140 |
603 |
100 |
4.5 |
| 275 |
275 |
20 |
1-1/2 |
140 |
603 |
100 |
4.6 |
| 445 |
445 |
20 |
2 & 2-1/2 |
179 |
689 |
150 |
6.9 |
压降
| |
DD |
DDp |
PD |
PDp |
QD |
| 干压降 |
0.05 |
0.05 |
0.08 |
0.08 |
0.07 |
| 温压降 |
0.12 |
NA |
0.2 |
NA |
NA |
其他工作压力时处理量修正系数
| 进气压力bar |
2 |
4 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
| 修正系数 |
0.53 |
0.75 |
1.92 |
1 |
1.06 |
1.2 |
1.31 |
1.41 |
1.5 |
NA：无数据
|
|
| |
| |
| |
|
|
|
